***E-7R

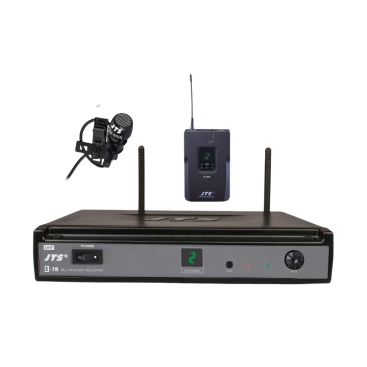

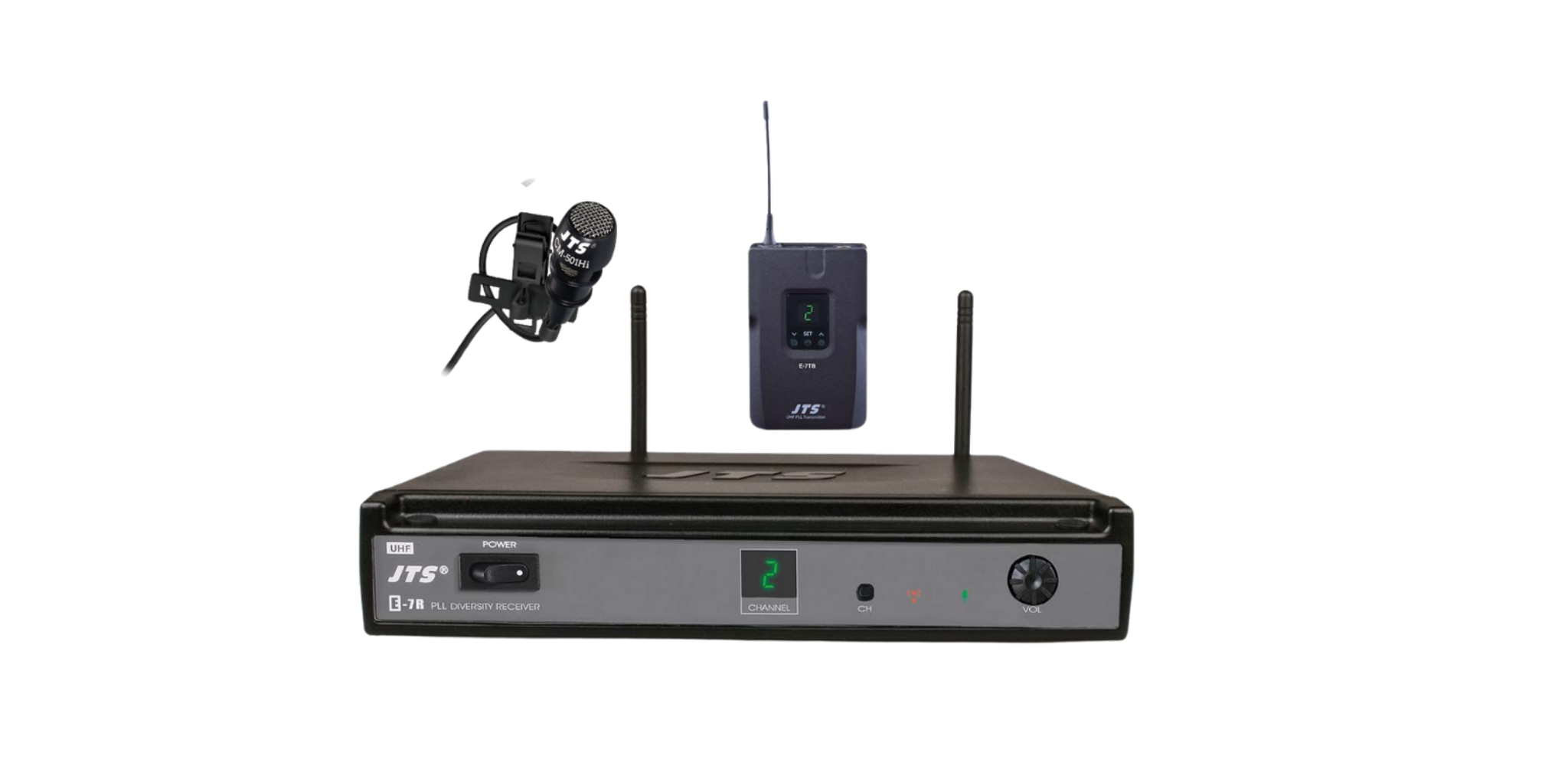

The E-7R / E-7RT / E-7Du / E-7DuT wireless
Microphone system is of latest wireless circuit design. It provides 16 selectable channels. Stable RF link and good audio performance are assured. 7 segments display makes operation easy. The system is of very affordable price.
SPECIFICATIONS
|
E-7R / E-7RT (single)
E-7Du / E-7DuT (Dual)
|
| Frequency Preparation |
PLL Synthesized Control |
| Carrier Frequency Range |
470~640 MHz |
| 3x Frequency range |
856.100 - 864.900 MHz (F band)
606.500 - 629.900 MHz (U band)
721.500 - 748.375 MHz (G band)
658.125 - 678.500 MHz (D band)
487.125 - 506.500 MHz (I band)
502.000 - 694.000 MHz (T band) |
| S/N Ratio |
>100dB |
| T.H.D. |
<0.6%@1KHz |
| Display Contents |
Channel, RF/AF Status |
| Controls |
Power On/Off, Channel Selecting, Audio Level |
| Audio Output Level |
-15dB |
| AF Output Impedance |
600& OMEGA; |
| Squelch |
Pilot Tone & Noise Mute |
| Operation Voltage |
12V 150mA (E-7R) / 12V 250mA (E-7Du) |
| Output Connector |
1 Ø6.3mm balanced phone jack |
| Dimension (mm) |
210mm(W)* 40mm(H)* 170mm(D) |
* 16 Selectable channels.
* PLL synthesized oscillator type.
* Powered by 2 AA batteries.
* Equipped with 4P Mini XLR connector.
* Compact, heavy duty plastic housing.
* LED display.
SPECIFICATIONS
| E-7TB / E-7TBT / E-7TBD / E-7TBDT |
| Frequency Preparation |
PLL Synthesized Control |
| Carrier Frequency Range |
470~640 MHz |
| 3x Frequency range |
856.100 - 864.900 MHz (F band)
606.500 - 629.900 MHz (U band)
721.500 - 748.375 MHz (G band)
658.125 - 678.500 MHz (D band)
487.125 - 506.500 MHz (I band)
502.000 - 694.000 MHz (T band) |
| StabilityFrequency |
<±10KHz |
| Deviation: |
±48KHz (Peak) |
| Display Contents |
Channel, Battery Status, Power On/Off, Mute |
| Controls |
Power On/Off, Channel, Mute |
| Input Connector |
4P mini XLR |
| Spurious Emissions |
<-50 dBC |
| Audio Frequency Response |
40Hz~18KHz |
| Battery |
UM3, AA Alkaline x2 |
Specifications
| CM-501Hi |
| Type |
Uni-directional Condenser |
| Frequency Response |
100 to 15,000Hz |
| Polar Pattern |
Cardioid |
| Output Level(at 1,000Hz) |
-54±3 dB* (2mV) *0dB=1V /μbar |
| Impedance |
Rated impedance is 3.7k& OMEGA; |
| Max. SPL for 1%THD |
115dB |
| Standard Operating Voltage |
5Vdc |
| Operation Voltage Range |
3~10 Vdc |
| Current consumption |
Max. 0.5mA |
| Output Connector |
TA4F |
| Net Weight |
21.5g |
