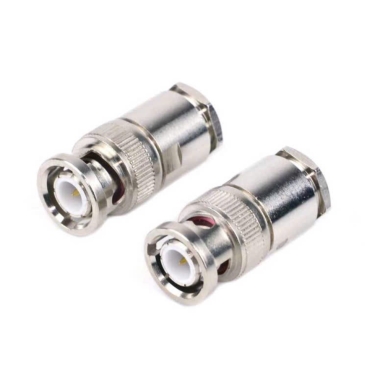

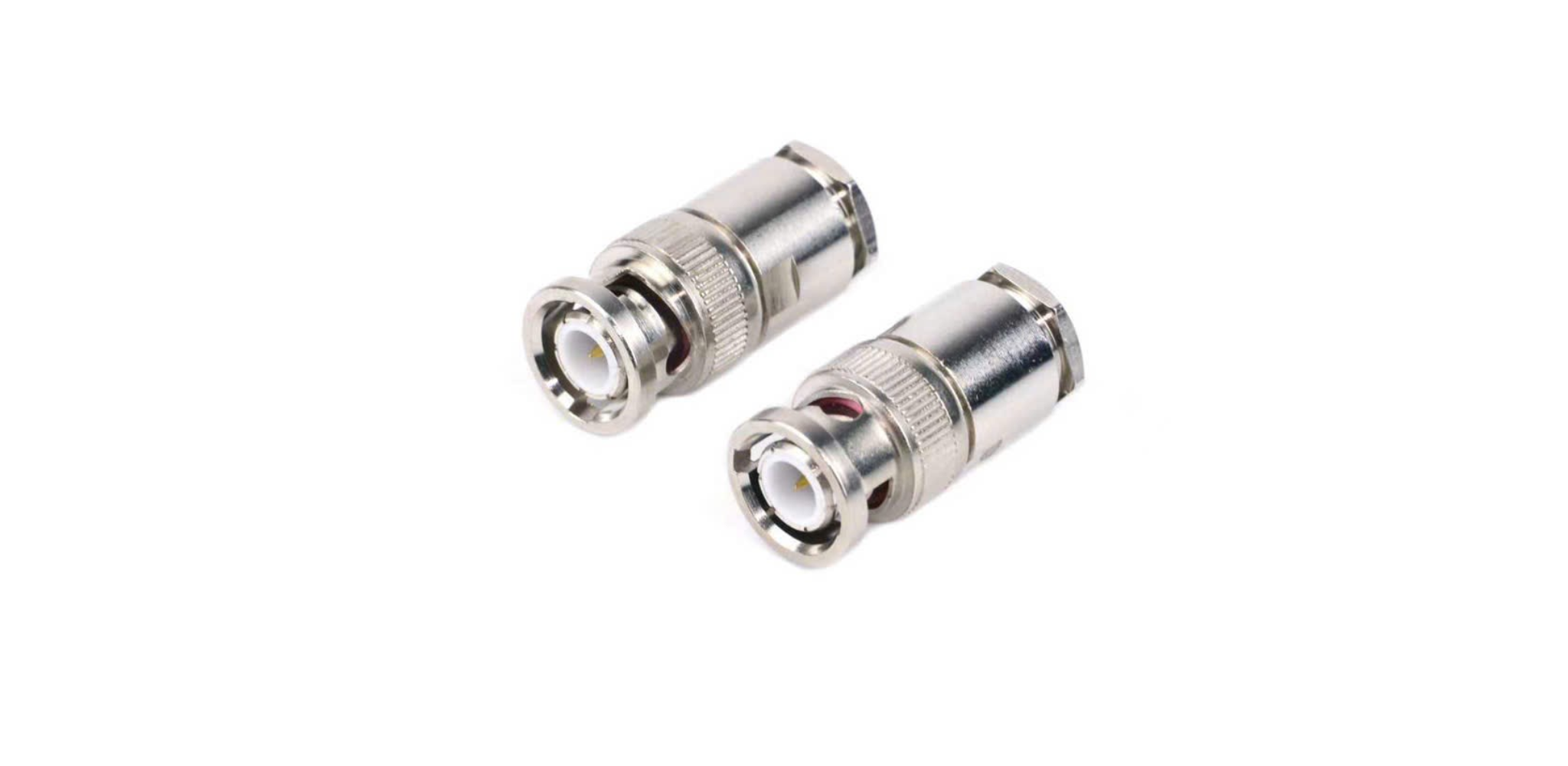

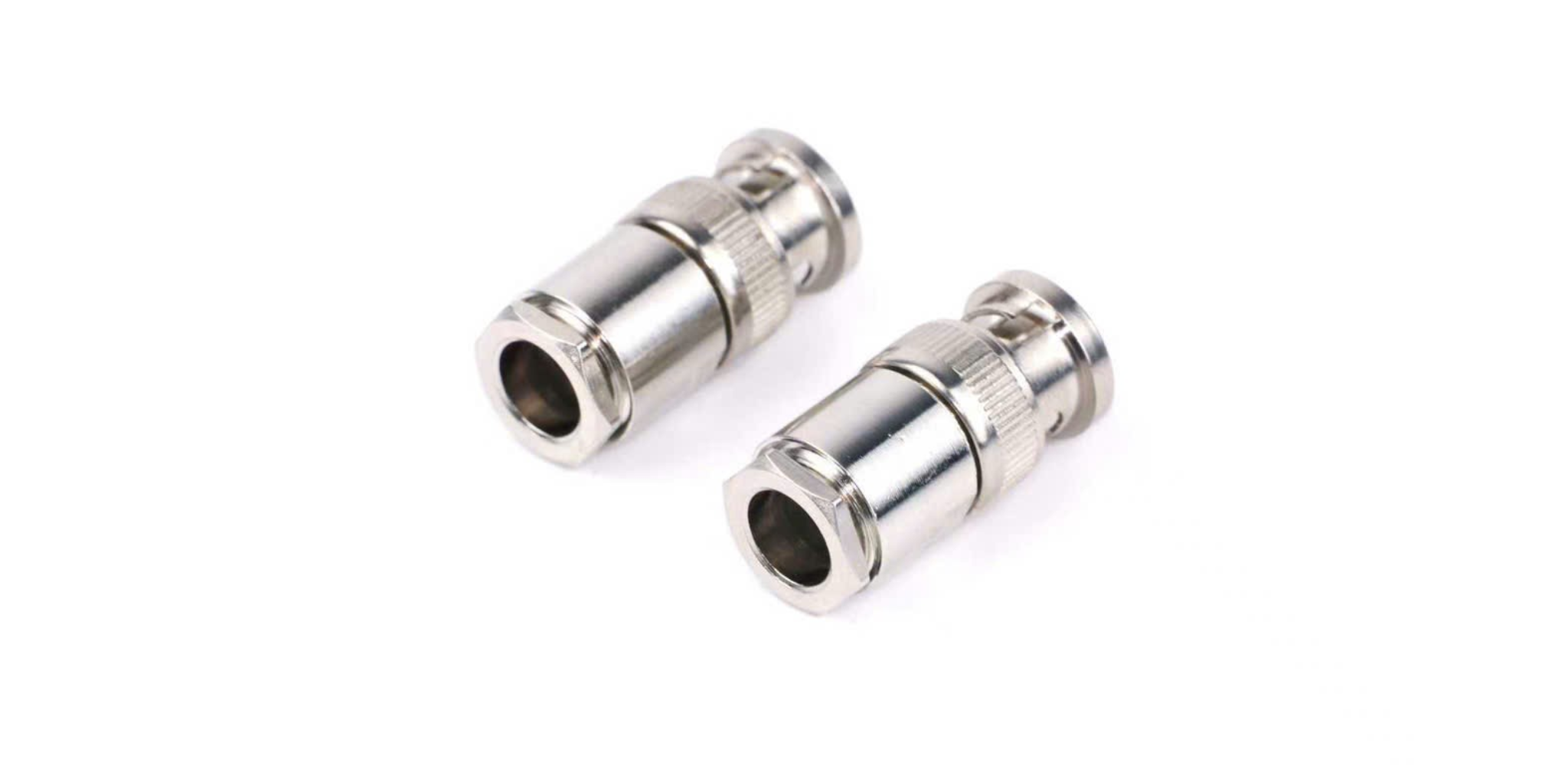

BNC PIN T157 Đầu Nối BNC ABCCabls

Hạng mục

Thông số

◆ Điện khí / Electrical

Trở kháng (Impedance)

75Ω

Dòng điện định mức (Rated Current)

16A rms

Điện áp định mức (Rated Voltage)

50V AC

Điện trở cách điện (Insulation Resistance)

> 5GΩ

Độ bền điện môi (Dielectric Strength)

0.5 KVac

Điện trở tiếp xúc chân trong (Inner pin resistance)

≤ 3mΩ

◆ Cơ khí / Mechanical

Tuổi thọ (Lifetime)

> 2.000 lần cắm/rút

Đường kính cáp cho phép (OD)

Φ4.0 - 7.0 mm

Lực cắm (Insertion force)

< 25N

◆ Vật liệu / Material

Vỏ ngoài (Housing)

Hợp kim nhôm + đồng thau AL Alloy + Brass

Chân tiếp xúc & vỏ khóa xoay (Pin & Twist lock housing)

Đồng thau HPb59-1

Vòng tiếp xúc ngoài (Outside ring)

Đồng berili (Beryllium Copper)

Kẹp cáp (Cable Crimp)

Đồng thau H62

Ống cách điện (Insulator)

Nylon 6 + 30% sợi thủy tinh (PA6 + 30%GF)

Ống cách điện phụ (Insulation tube)

PP

◆ Mạ / Plating

Vỏ ngoài (Housing)

Anodized - đỏ

Vỏ khóa xoay (Twist lock housing)

Mạ niken

Chân tiếp xúc, kẹp cáp, vòng tiếp xúc ngoài (Pin, Cable Crimp, Outside ring)

Mạ vàng
