Thông số kỹ thuật & kiến trúc

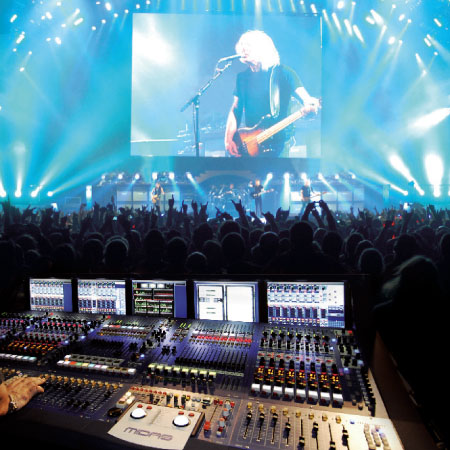

Bàn điều khiển trộn âm thanh phải là một thiết kế tương tự phù hợp để sử dụng trong biểu diễn trực tiếp và ghi âm trong phòng thu, và được trang bị 8 bộ tiền khuếch đại micrô MIDAS.
Bàn điều khiển trộn phải có 8 kênh đơn âm và mỗi kênh phải cung cấp những thứ sau: 1 đầu vào micrô XLR cân bằng, 1 đầu vào mức dòng TRS cân bằng ¼ "và một Chèn TRS ¼". Bộ điều khiển độ lợi phải điều chỉnh tín hiệu đầu vào từ 10 đến 60 dB (mic) và -10 đến +40 dB (đường). Điều khiển âm bổng EQ phải cung cấp dải tần tăng 15 dB và cắt EQ giá đỡ ở 12 kHz. Bộ điều khiển giữa EQ phải cung cấp dải tăng và cắt là 15 dB, và bộ điều khiển quét giữa phải cung cấp mức điều chỉnh EQ đỉnh từ 150 Hz đến 3,5 kHz. Một bộ điều khiển âm trầm EQ phải cung cấp dải tần tăng 15 dB và cắt EQ giá đỡ ở 80 Hz. Các điều khiển Aux 1 và Aux 2 phải điều chỉnh các đầu ra Phụ trợ 1 và 2 từ 0 đến +10 dB. Bộ điều khiển pan phải định vị kênh đơn âm trong hỗn hợp.
Một công tắc PFL (nghe trước fader) sẽ cho phép tín hiệu kênh được tách riêng và chuyển đến các đồng hồ đo chính, màn hình và tai nghe. Một công tắc tắt tiếng phải được cung cấp để tắt tiếng kênh và đèn LED đỉnh phải báo hiệu quá tải tín hiệu kênh. Bộ điều chỉnh kênh đơn 60 mm phải cho phép điều chỉnh mức kênh trong hỗn hợp.

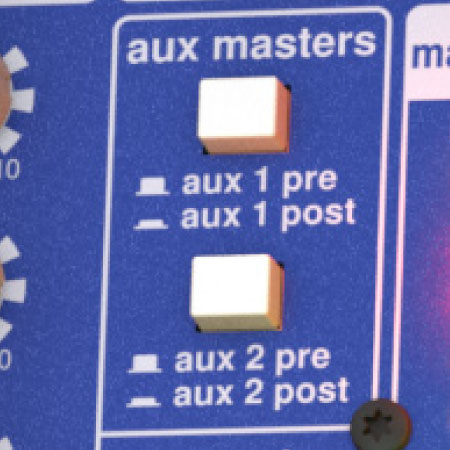

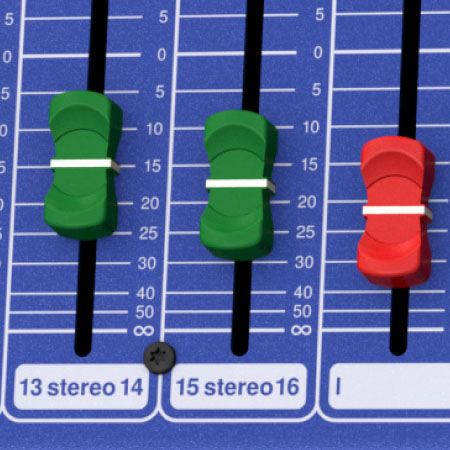

Bộ điều chỉnh kênh âm thanh nổi 60 mm phải cho phép điều chỉnh các mức kênh trong hỗn hợp. Bàn điều khiển trộn phải được cung cấp 2 đầu ra Phụ trợ cân bằng ¼ "TRS. Mỗi kênh đơn âm và âm thanh nổi phải có một điều khiển mức Aux 1 và Aux 2. Mỗi đầu ra Aux phải được cung cấp một công tắc chuyển đổi trước / sau.
Bàn điều khiển trộn phải được cung cấp 2 đầu ra màn hình TRS cân bằng ¼ ". Việc điều chỉnh mức sẽ được cung cấp với điều khiển mức cục bộ. Đầu ra phải là bản sao của hỗn hợp chính hoặc đầu ra preader từ bất kỳ kênh solo nào (kênh PFL chuyển đổi đã tham gia), hoặc đầu vào 2 rãnh.
Bàn điều khiển trộn phải được cung cấp 2 đầu vào mức dòng RCA không cân bằng và 2 công tắc phải cho phép chuyển tín hiệu đầu vào đến bộ trộn chính hoặc đến các đầu ra của màn hình. Phải có 2 đầu ra mức dòng RCA không cân bằng để cho phép ghi âm hỗn hợp chính.
Bàn điều khiển trộn phải được cung cấp 1 đầu ra TRS stereo ¼ "để theo dõi tai nghe của bản trộn chính hoặc các kênh solo (có công tắc PFL tham gia vào kênh). Việc điều chỉnh mức sẽ được cung cấp bởi bộ điều khiển mức Điện thoại.
Bàn điều khiển trộn phải được cung cấp 2 đầu ra XLR cân bằng để gửi hỗn hợp cuối cùng bên trái / bên phải đến các bộ khuếch đại và thiết bị bên ngoài. Việc điều chỉnh đầu ra hỗn hợp cuối cùng phải được cung cấp bởi các bộ giảm âm chính 2x 60 mm. 2 ¼ "Phải cung cấp giắc cắm đầu ra chính TRS.
Nguồn ảo 48 Volt toàn cầu sẽ được cung cấp cho mỗi đầu vào micrô thông qua một công tắc nguồn ảo. Đèn LED A + 48V sẽ chỉ báo khi nguồn ảo được kích hoạt.
2 thang LED phải chỉ ra các mức của hỗn hợp chính hoặc các kênh tách riêng (kênh PFL sử dụng công tắc). Một đèn LED sẽ cho biết khi bộ trộn được bật nguồn và một đèn LED PFL sẽ cho biết khi máy đo đang theo dõi các kênh solo.
Bàn điều khiển trộn phải được cung cấp nguồn điện cho chế độ chuyển mạch bên trong, có khả năng hoạt động ở điện áp xoay chiều từ 100 đến 240 VAC, ở tần số 50/60 Hz. Kết nối nguồn điện phải là ổ cắm tiêu chuẩn IEC.
Kích thước bàn điều khiển trộn phải là cao 95 mm x rộng 328 mm x sâu 370 mm (3,7 x 12,9 x 14,6 "). Trọng lượng danh nghĩa là 3,9 kg (1,8 lbs).
Bàn điều khiển trộn sẽ là MIDAS DM12. Không có bàn điều khiển trộn nào khác được chấp nhận trừ khi dữ liệu được gửi từ một phòng thí nghiệm thử nghiệm độc lập xác minh rằng các thông số kỹ thuật về hiệu suất / kích thước kết hợp ở trên là bằng hoặc vượt quá.
