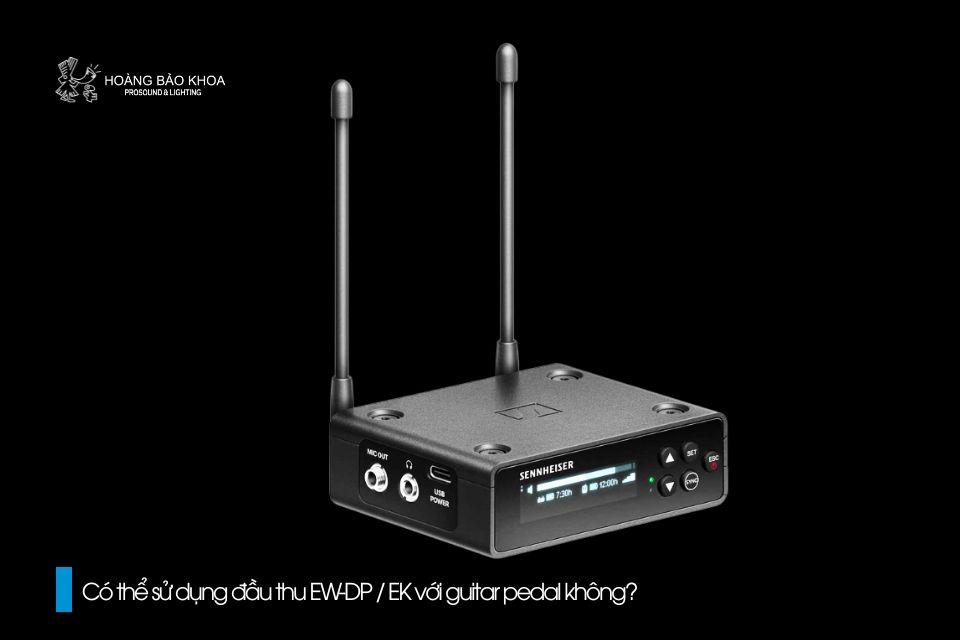

EW-DP EK là bộ thu nhỏ gọn, được thiết kế chủ yếu để sử dụng như một receiver gắn trên máy quay di động.
Tuy nhiên, với kích thước tiện lợi, nó cũng rất phù hợp để dùng làm bộ thu không dây trên pedal board của guitar.
Khi kết nối, cần lưu ý đến loại cáp sử dụng ngõ ra của receiver là tín hiệu line level stereo unbalanced, trong khi hầu hết guitar pedal lại nhận tín hiệu mono unbalanced.
Do đó cần một loại cáp đặc biệt được đấu dây theo sơ đồ sau:
| Ngõ ra EW-DP EK |
Ngõ vào Pedal |
| 3.5mm mini-jack 3 pole |
6.3mm jack 2 pole |
| sleeve |
sleeve |
| tip |
tip |
| ring |
không kết nối |
Bạn cũng có thể sử dụng cáp 3.5mm to XLR đi kèm trong hộp EW-DP EK và kết nối thông qua adaptor XLR to jack đến pedal.
Bộ thu có thể được cấp nguồn liên tục bằng Bộ nguồn USB, phù hợp cho setup cố định.
