Thông số kỹ thuật & kiến trúc

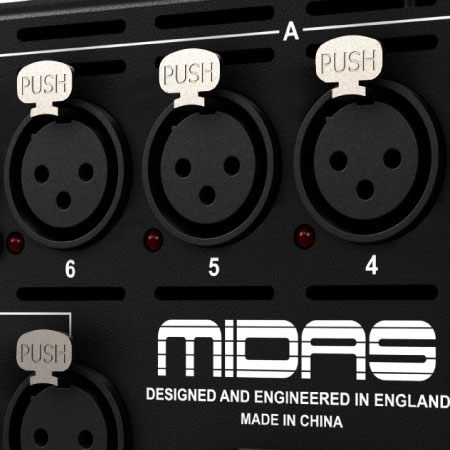

Đơn vị giao diện phải được thiết kế cho các ứng dụng trộn âm thanh kỹ thuật số và được tối ưu hóa để sử dụng trong biểu diễn trực tiếp. Nó sẽ có 8 đầu vào bộ tiền khuếch đại micrô tích hợp với các bước khuếch đại tín hiệu tương tự 2,5 dB, 8 đầu ra điện tử cân bằng servo và giao diện âm thanh kỹ thuật số với 8 kênh đầu vào và 8 kênh đầu ra, mỗi kênh được định cấu hình là bốn luồng dữ liệu kỹ thuật số, sẽ phù hợp với Âm thanh Tiêu chuẩn AES3-2009 của Hiệp hội Kỹ thuật. Tất cả các kết nối phải trên đầu nối XLR tiêu chuẩn công nghiệp và đơn vị giao diện phải có khả năng hoạt động ở tốc độ lấy mẫu 48 kHz và 96 kHz.
Giao diện âm thanh kỹ thuật số của đơn vị giao diện phải kết hợp chuyển đổi tốc độ mẫu cho cả đầu vào và đầu ra và phải có khả năng giao tiếp với thiết bị hoạt động ở tần số 48 kHz và 96 kHz. Giao diện âm thanh kỹ thuật số đơn vị giao diện phải có tính năng đồng bộ hóa đồng hồ bên ngoài cho các kênh đầu vào và độ dài từ và tùy chọn nguồn đồng hồ (nội bộ 48 kHz, nội bộ 96 kHz hoặc đồng bộ hóa bên ngoài) cho các kênh đầu ra.

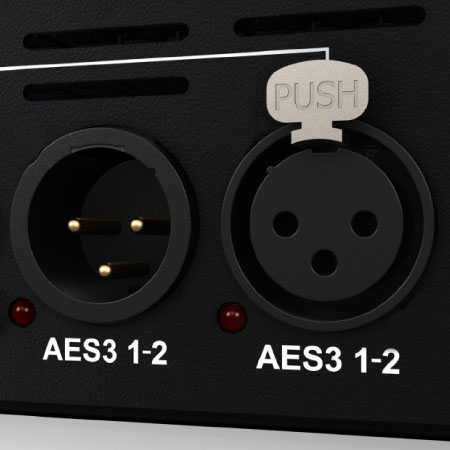

Đơn vị giao diện phải có chỉ báo LED cho nguồn ảo + 48V cho mỗi đầu nối kênh đầu vào. đầu nối và đầu nối đầu ra AES3.
Thiết bị giao diện phải có chỉ báo LED để khóa đồng bộ với luồng dữ liệu kỹ thuật số đến cho mỗi đầu nối đầu vào AES3.

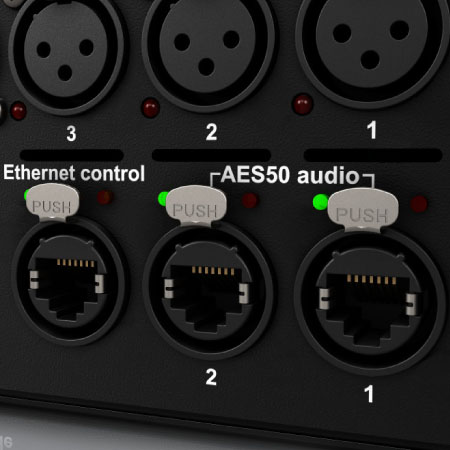

Thiết bị giao diện phải hỗ trợ mạng âm thanh kỹ thuật số dựa trên khung 100 Megabit Ethernet sẽ tắt dự phòng cáp kép và tuân thủ tiêu chuẩn AES50-2011 của Hiệp hội Kỹ thuật Âm thanh. Hai cổng mạng âm thanh kỹ thuật số và một cổng điều khiển Ethernet sẽ được cung cấp.

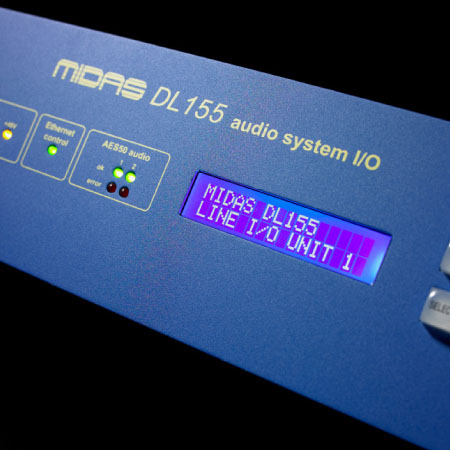

Thiết bị giao diện phải cung cấp cả bảng điều khiển phía trước và cấu hình mạng từ xa của các cài đặt hoạt động và cung cấp màn hình LCD chữ và số với các nút điều hướng menu liên quan và chỉ báo trạng thái LED về tình trạng đường ray đầu ra của nguồn điện cũng như trạng thái và hoạt động kết nối mạng điều khiển và âm thanh kỹ thuật số.
Đơn vị giao diện phải bao gồm một nguồn cung cấp chế độ chuyển mạch đa năng tự động điều chỉnh phạm vi để sử dụng trên toàn thế giới
Thiết bị giao diện phải được đặt trong khung rackmount 2U 19 "tiêu chuẩn và phải rộng 483 mm x sâu 376 mm x cao 88 mm (19,0" x 14,8 "x 3,5"), với trọng lượng danh nghĩa 6,9 kg (15,2 lbs). Thiết bị giao diện phải được lắp đặt trong khung giá hoặc vỏ đường có khả năng chịu được trọng lượng của nó một cách an toàn. Các kết nối đầu vào, đầu ra và nguồn phải được thực hiện ở mặt sau của thiết bị giao diện. Người lắp đặt phải có đủ không gian ở phía sau để kết nối và ngắt kết nối đầu vào, đầu ra và kết nối nguồn. Yêu cầu về nguồn điện phải là 100 đến 240 VAC, 50 đến 60 Hz.
Đơn vị giao diện phải là Midas DL155 và không có sự thay thế nào khác được chấp nhận.
