Dễ dàng quản lý nhiều hệ thống không dây EW-D với ứng dụng Smart Assist. Thêm và đồng bộ nhiều bộ thu, sử dụng bộ chia ăng-ten EW-D ASA cho tối đa 8 kênh, tối ưu hướng ăng-ten, cấp nguồn hiệu quả cho các bộ thu và ghép đôi bộ phát nhanh chóng để đảm bảo vận hành mượt mà giữa nhiều hệ thống.
Quản lý nhiều hệ thống EW-D bằng ứng dụng Smart Assist
Ứng dụng Smart Assist giúp đơn giản hóa quá trình cấu hình và quản lý nhiều hệ thống EW-D cùng lúc, mang đến sự tiện lợi và hiệu quả trong thiết lập không dây chuyên nghiệp.
Lưu ý: Nếu bạn đang sử dụng bộ chia ăng-ten EW-D ASA Antenna Splitter, vui lòng xem hướng dẫn bên dưới để thiết lập trước.
Thiết lập nhiều bộ thu (receivers)
- Trước tiên, bật tất cả các bộ thu EW-D receivers nhưng giữ micro phát (transmitters) ở trạng thái tắt.

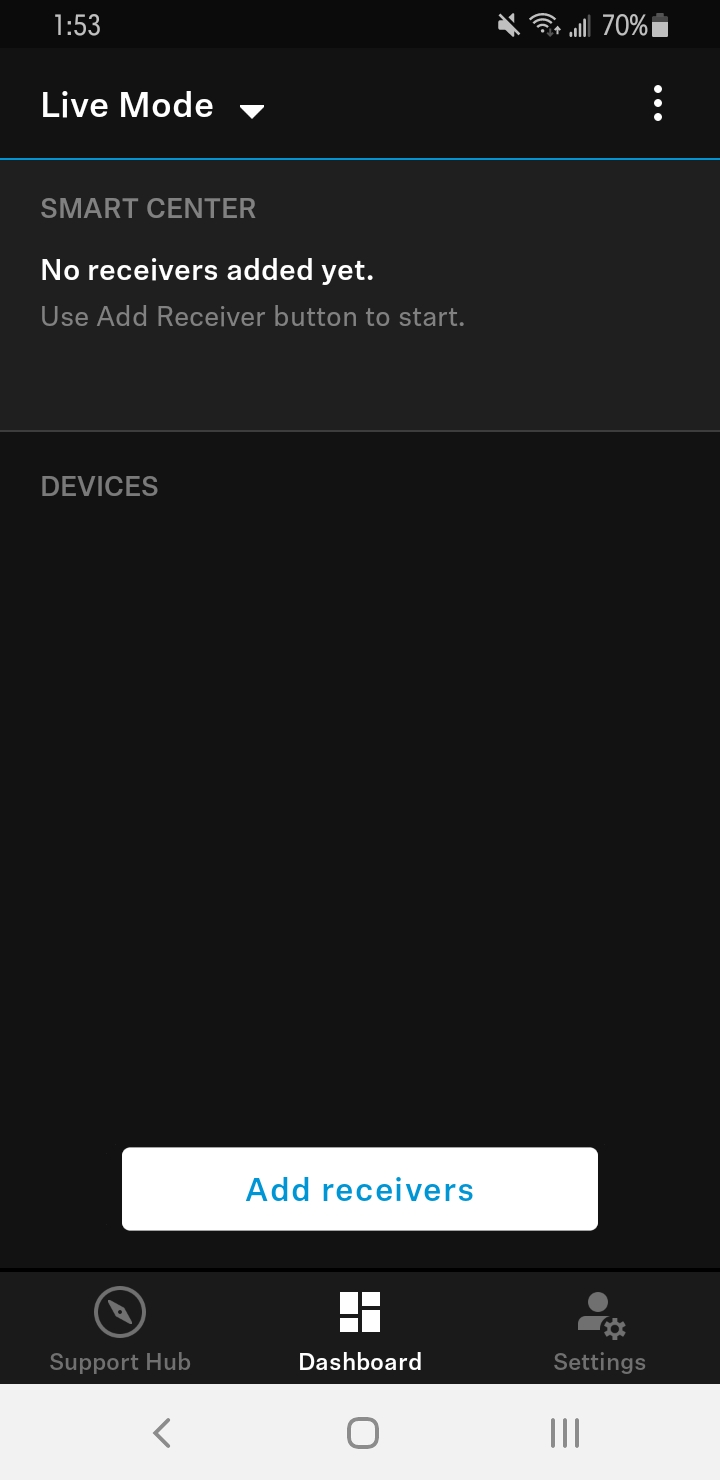

- Mở ứng dụng Smart Assist và chọn Add Receivers để thêm các bộ thu vào hệ thống.
- Nhấn giữ nút SYNC trên mỗi bộ thu EW-D trong 3 giây. Đèn xanh DATA sẽ nhấp nháy, cho biết đang có kết nối Bluetooth giữa bộ thu và ứng dụng Smart Assist.
- Các bộ thu sẽ hiển thị trong ứng dụng. Bạn có thể đặt tên và mã màu cho từng thiết bị, sau đó nhấn Save để lưu.
- Khi nhấn Pair trên ứng dụng, tên được đặt sẽ đồng bộ và hiển thị trên màn hình của bộ thu tương ứng.

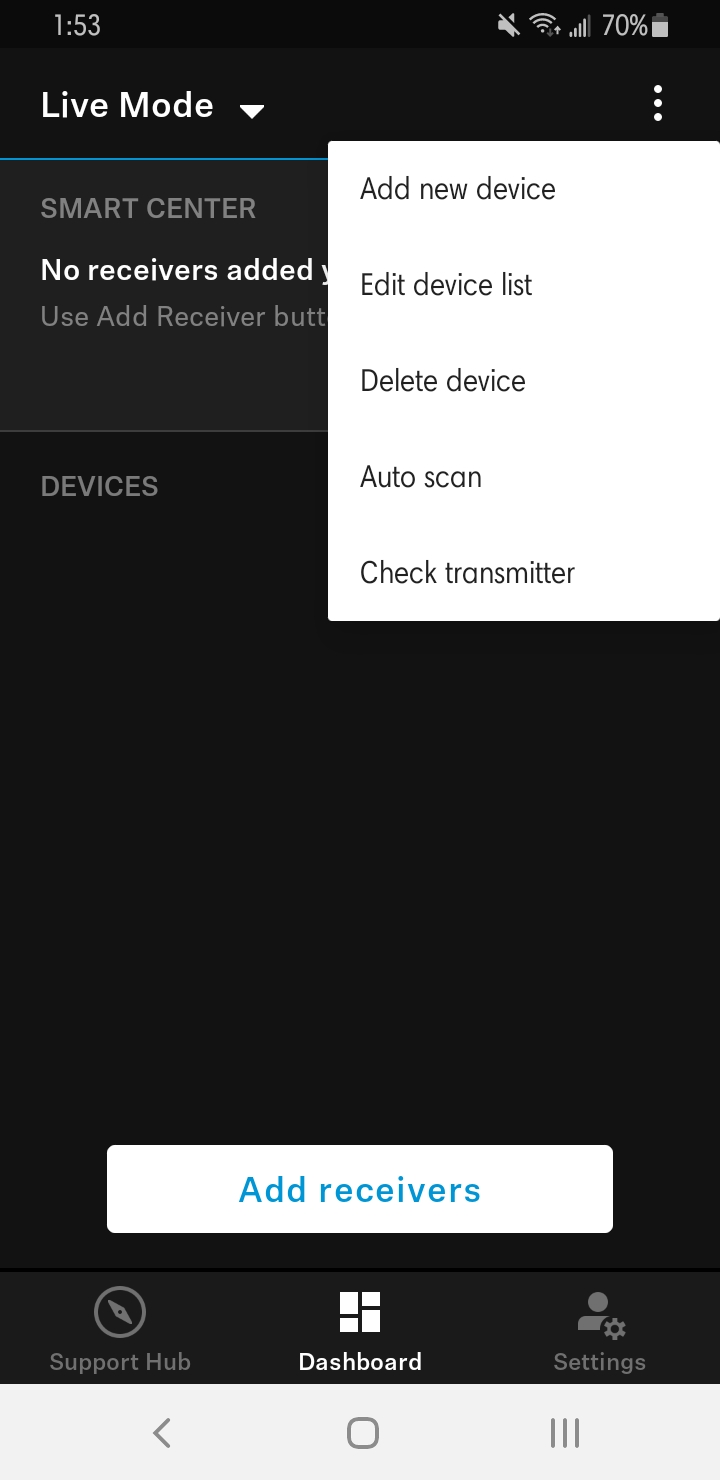

- Tiếp theo, chọn Next để bắt đầu tính năng Autoscan. Ứng dụng sẽ quét các tần số khả dụng và tự động gán cho từng bộ thu. Bạn cũng có thể truy cập tùy chọn này trong menu (biểu tượng ba chấm ở góc trên bên phải).
Sử dụng bộ chia ăng-ten EW-D ASA
Bộ chia ăng-ten EW-D ASA Antenna Splitter rất hữu ích khi bạn có nhiều bộ EW-D cần quản lý chung. Một thiết bị EW-D ASA có thể kết nối tối đa 4 bộ thu chỉ với một cặp ăng-ten. Hai thiết bị EW-D ASA có thể liên kết để vận hành đến 8 bộ thu.

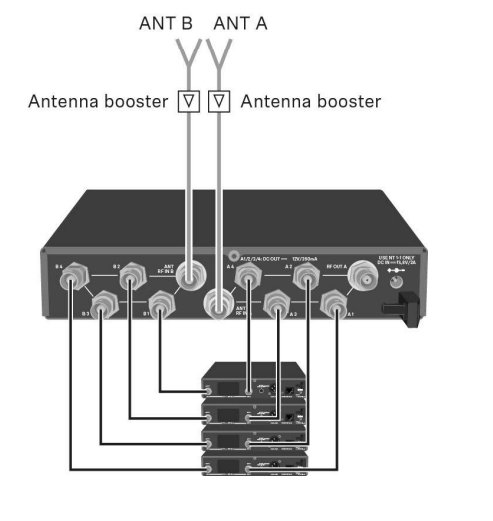

Cấu hình 4 kênh
- Kết nối đầu vào ăng-ten của từng bộ thu vào các cổng A1–A4 trên EW-D ASA (các cổng này được cấp nguồn).
- Sau đó, kết nối đầu vào thứ hai của từng bộ thu vào các cổng B1–B4 ở mặt sau thiết bị (các cổng này không cấp nguồn).
- Không cần cấp nguồn riêng cho các bộ thu EW-D, vì chúng sẽ được cung cấp điện từ các cổng A1–A4 của EW-D ASA.

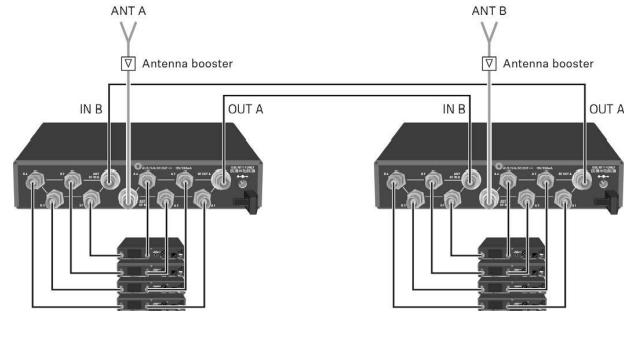

Liên kết hai cấu hình 4 kênh
- Cách kết nối tương tự như thiết lập 4 kênh cơ bản.
- Kết nối cổng OUT của thiết bị EW-D ASA thứ nhất với cổng IN của thiết bị thứ hai, và ngược lại.
Căn chỉnh ăng-ten
- Mặc dù nên sử dụng ăng-ten rời như ADP UHF, bạn vẫn có thể dùng loại ăng-ten dạng thanh (rod antennas).
- Khi sử dụng ăng-ten dạng thanh, hãy sắp xếp chúng theo hình chữ “V” để đạt hiệu quả thu sóng tốt nhất.
Cấp nguồn cho bộ thu
EW-D ASA là bộ chia ăng-ten chủ động, có khả năng cấp nguồn trực tiếp cho các bộ thu kết nối. Do đó, bạn không cần sử dụng bộ nguồn rời đi kèm với từng bộ thu EW-D khi triển khai cùng EW-D ASA.
Ghép nối bộ phát và bộ thu
Sau khi đã chọn tần số, bạn có thể bắt đầu ghép nối (pair) giữa bộ phát và bộ thu.
Thao tác ghép nối
- Nhấn nhanh nút SYNC trên bộ thu để kích hoạt đèn LED DATA màu xanh.
- Trên bộ phát, nhấn nhanh nút SYNC để hoàn tất quá trình ghép nối:
- Nếu sử dụng micro cầm tay, nút SYNC nằm ở phần đáy micro, cạnh nút nguồn.
- Nếu sử dụng bộ phát đeo người (beltpack), nút SYNC được bố trí ở phía trên, giữa ăng-ten và công tắc MUTE.
- Khi kết nối thành công, đèn LED LINK trên cả hai thiết bị sẽ hiển thị màu xanh lá cây.
Lưu ý quan trọng: Trong quá trình ghép nối, chỉ nhấn nút SYNC trong thời gian ngắn (dưới 2 giây). Nếu giữ lâu hơn, thiết bị sẽ chuyển sang chế độ cập nhật firmware và hủy kết nối đang thiết lập.
