Bài viết giải thích chi tiết về cách bố trí anten, khái niệm diversity trong hệ thống micro không dây, và hướng dẫn khoảng cách lắp anten chuẩn theo khuyến nghị của Sennheiser để đảm bảo tín hiệu ổn định, tránh dropout.

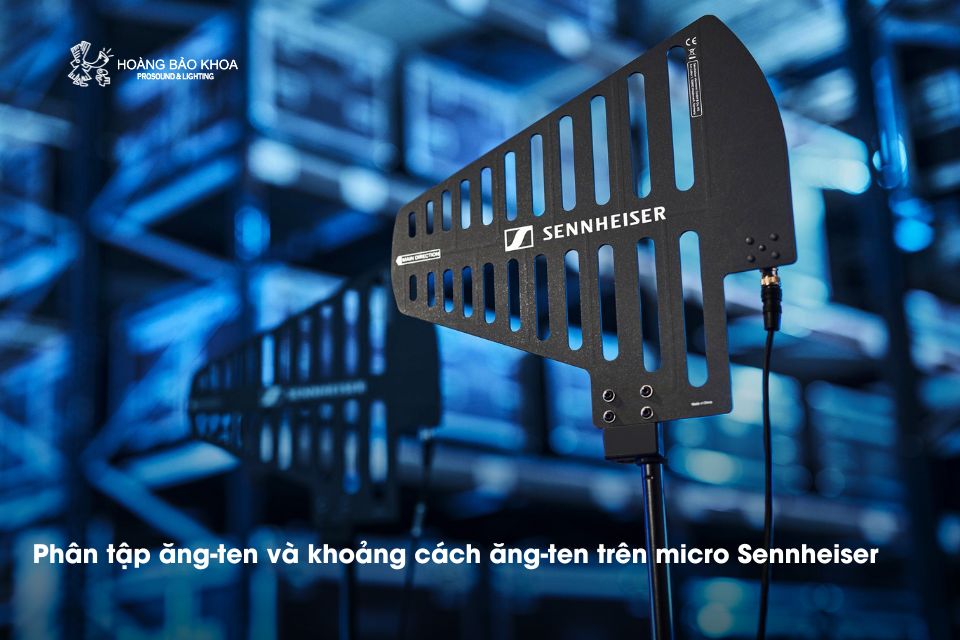

Diversity Ăng-Ten
Diversity Ăng-Ten (Phân Tập Ăng-Ten) là kỹ thuật được sử dụng để tăng độ tin cậy của tín hiệu RF và giảm hiện tượng mất tín hiệu (Dropout) do nhiễu, phản xạ hoặc vật cản. Khi hệ thống sử dụng hai ăng-ten thu cùng một tín hiệu, bộ thu sẽ tự động chọn tín hiệu có chất lượng tốt hơn, đảm bảo đường truyền ổn định hơn.
Các nguyên nhân thường gây mất tín hiệu trong hệ thống micro không dây bao gồm:
- Nhiễu Đa Đường (Multipath Interference): Tín hiệu phản xạ từ bề mặt kim loại hoặc tường gây triệt tiêu pha.
- Vùng Chết (Dead Spots): Khu vực tín hiệu yếu do vật cản hoặc giao thoa RF.
- Người Biểu Diễn Di Chuyển: Làm thay đổi đường truyền và cường độ tín hiệu thu.
Cách Thức Hoạt Động
- Hệ thống sử dụng hai ăng-ten đặt cách nhau hoặc hướng theo các hướng khác nhau.
- Bộ thu (Receiver) liên tục giám sát cả hai đường tín hiệu và chọn ăng-ten có tín hiệu mạnh hơn tại từng thời điểm.
Lợi Ích Của Diversity Ăng-Ten:
- Giảm hiện tượng mất tín hiệu (Dropout).
- Hiệu suất hoạt động ổn định hơn trong môi trường RF phức tạp.
Khoảng Cách Giữa Các Ăng-Ten
Khoảng cách giữa các ăng-ten đóng vai trò quan trọng trong hiệu quả hoạt động của hệ thống Diversity. Việc bố trí đúng giúp bộ thu nhận được tín hiệu khác biệt về pha và biên độ, từ đó cải thiện độ ổn định RF.
Đối Với Ăng-Ten Vô Hướng (Omni-Directional)
- Tối Thiểu: Ít nhất ¼ bước sóng (λ).
- Lý Tưởng: Khoảng ½ đến 1 bước sóng.
- Ví Dụ: Với dải tần UHF (500 - 800 MHz), khoảng cách nên từ 25 - 50 cm giữa hai ăng-ten omni.
Lý Do: Ăng-ten omni thu tín hiệu từ mọi hướng, nên dễ bị ảnh hưởng bởi phản xạ và nhiễu đa đường. Khoảng cách nhỏ có thể hoạt động được, nhưng Diversity vẫn cần thiết để đảm bảo tín hiệu ổn định.
Đối Với Ăng-Ten Định Hướng (Directional)
- Tối Thiểu: Ít nhất 1 bước sóng.
- Lý Tưởng: Khoảng 1,5 đến 2,5 bước sóng.
- Ví Dụ: Khoảng cách từ 75 - 150 cm giữa hai ăng-ten directional.
Lý Do: Ăng-ten định hướng tập trung thu tín hiệu ở một hướng cụ thể, nên việc đặt cách xa giúp mỗi ăng-ten thu được tín hiệu khác nhau về pha, cải thiện hiệu quả Diversity và giảm nguy cơ mất tín hiệu.
Những Lưu Ý Khi Bố Trí Ăng-Ten
- Đảm bảo Line of Sight (tầm nhìn trực tiếp) giữa ăng-ten và thiết bị phát.
- Tránh đặt ăng-ten gần tường kim loại, cột thép hoặc nguồn RF khác.
- Đặt ăng-ten cao hơn đầu người biểu diễn để hạn chế vật cản và suy hao tín hiệu.
- Khi sử dụng ăng-ten định hướng kết hợp với hệ thống Diversity, khoảng cách và hướng bố trí phải được tối ưu để mỗi ăng-ten thu tín hiệu khác biệt.
Kết Luận
Bố trí và khoảng cách ăng-ten đúng chuẩn là yếu tố then chốt giúp hệ thống micro Không Dây hoạt động ổn định. Với ăng-ten omni, khoảng cách nhỏ hơn vẫn đủ, nhưng Diversity vẫn cần thiết. Trong khi đó, ăng-ten định hướng cần khoảng cách lớn hơn để phát huy tối đa hiệu quả. Khi thiết kế hệ thống, hãy cân nhắc loại ăng-ten, môi trường RF và vị trí lắp đặt để đảm bảo tín hiệu ổn định, hạn chế Dropout và tối ưu chất lượng truyền dẫn.
