Klark Teknik DN9650 - bộ chuyển đổi AES50 sang CM1, sử dụng định tuyến cố định 1:1 (3×24 kênh). Hỗ trợ tần số 96/48kHz; để truyền đủ 48 kênh cần sử dụng hai cổng AES50. Tìm hiểu chi tiết tại bài viết này.

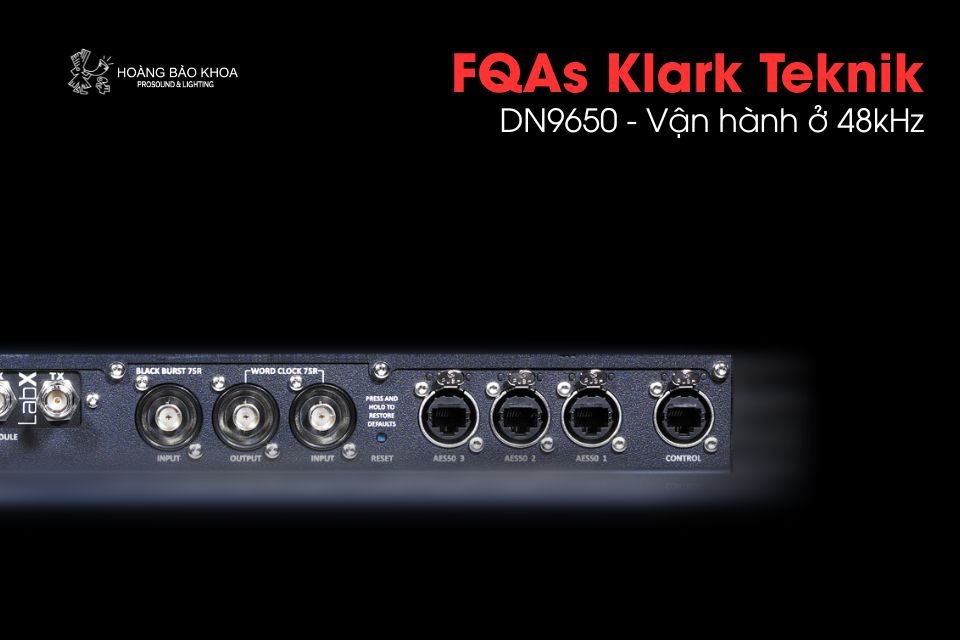

Tổng quan thiết kế DN9650
DN9650 ban đầu được thiết kế chỉ hoạt động ở tần số 96 kHz, đây là tốc độ xung nhịp tiêu chuẩn cho tất cả các bàn Mixer Midas. Tùy chọn hoạt động ở 48 kHz được bổ sung sau đó thông qua bản cập nhật phần mềm.
Cấu trúc định tuyến cố định
Thiết kế định tuyến nội bộ của DN9650 tuân theo cấu trúc cố định 1:1 giữa AES50 và thẻ CM1. Cấu hình này không thể thay đổi:
- Cổng AES50 1: kênh 1–24 (hai chiều)
- Cổng AES50 2: kênh 25–48 (hai chiều)
- Cổng AES50 3: kênh 49–72 (hai chiều)
Hoạt động ở 48 kHz
Do đó, mặc dù chuẩn AES50 về mặt kỹ thuật có thể truyền tối đa 48 kênh trên mỗi cổng ở 48 kHz, DN9650 không hỗ trợ cấu hình này. Để đạt được 48 kênh âm thanh, cần sử dụng hai cổng AES50 – Cổng 1 cho kênh 1–24 và Cổng 2 cho kênh 25-48. Trên bàn mixerM32, cấu hình này yêu cầu dùng cả hai cổng AES50, do đó chỉ còn I/O nội bộ khả dụng cho đầu vào và đầu ra.
