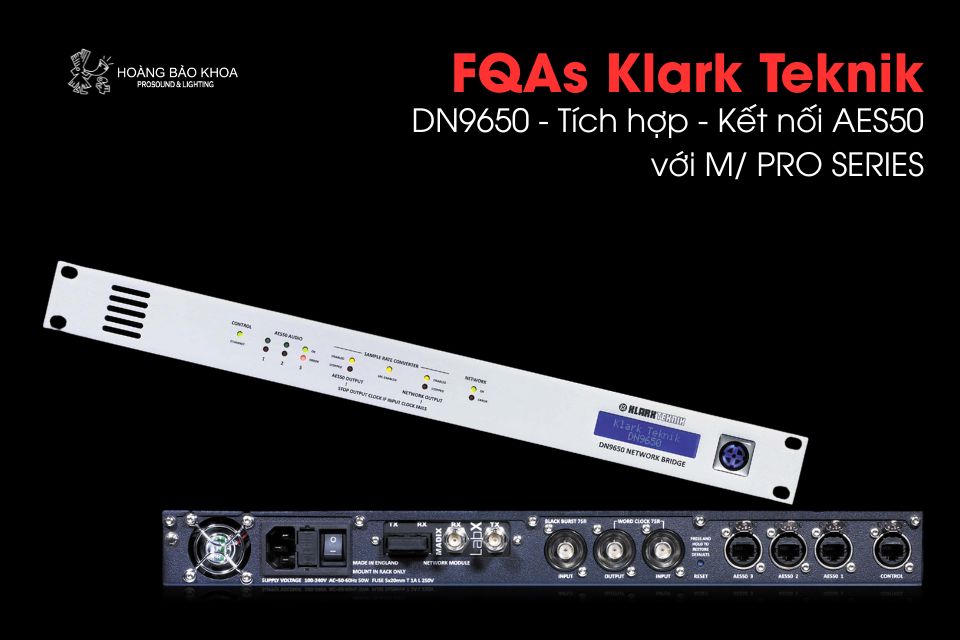

Câu hỏi thường gặp Klark Teknik | DN9650 - Tích hợp - Kết nối AES50 với M/ PRO SERIES

DN9650 Digital Converters...

 930,478,132

Bộ chuyển đổi định dạng cầu nối mạng cho mạng AES50 với tối đa 64 kênh hai chiều

Tương thích với các mô-đun mạng Klark Teknik KT-AES50, KT-DANTE64, KT-MADI và KT-USB

Chuyển đổi tỷ lệ mẫu không đồng bộ trên mọi kênh với cơ sở bỏ qua

Còn hàng

1. Thiết lập mạng và kết nối

• Đảm bảo laptop của bạn nằm trong cùng một mạng với DN9650: Mở Network and Sharing Center, vào Local Area Connection, chọn Properties, Internet Protocol Version 4, rồi Properties. Chọn “Use the following IP address” và đặt địa chỉ tĩnh là 192.168.20.3 với subnet mask 255.255.0.0.
• Sử dụng cáp Cat5 để kết nối cổng mạng của máy tính với cổng Ethernet Control trên DN9650.
• Mở trình duyệt và nhập địa chỉ IP của DN9650: mặc định của nhà sản xuất là 192.168.10.10.
• Kiểm tra dòng thứ 2 trên màn hình LCD là Network Bridge và gán mô-đun mạng (Network module).

2. Cấu hình mô-đun DN9650

• Nhấn “Change Module Type” và chọn mô-đun Klark Teknik AES50. Thiết bị sẽ tạm thời khóa trong vài giây khi khởi động lại.
• Tiếp theo, vào mục “Change Module Settings”.
• Khi kết nối với M32, đặt Sample Frequency ở 48kHz và Clock Source ở chế độ AES50 External Clock để M32 làm thiết bị master.
• Để thiết lập AES50 tích hợp sẵn, vào “Change Module Settings” và đặt tất cả các cổng ở 96kHz, nguồn đồng hồ (Clock Source) là AES50 External Clock.

3. Kết nối vật lý giữa các thiết bị

• Ở mặt sau bàn Mixer dòng Pro, các cổng AES50 số 1, 2 và 3 được kết nối với hộp I/O.
• Các cổng 4, 5 và 6 được kết nối với ba cổng AES50 trên DN9650.
• Trên card AES50 của DN9650, kết nối cổng 1 với cổng AES50 A trên bàn mixer dòng M.
• Ở chế độ 48kHz, cổng 2 có thể dùng làm cổng dự phòng và kết nối với cổng B trên bàn MIXER dòng M.
• Ở chế độ 96kHz, cổng 1 truyền các kênh 1–24 và cổng 2 truyền các kênh 25–48.

4. Định tuyến, gán tín hiệu và kiểm tra

• Để truyền tín hiệu âm thanh từ DN9650 đến đầu vào của dòng Pro và M32, vào mục Status để kiểm tra xem các cổng đã được cấu hình đúng chưa.
• Nếu cần thay đổi, vào Config, chọn cổng cần thiết và chọn loại thiết bị trong danh sách thả xuống.
• ID thiết bị sẽ tự động được gán.
• Tiếp theo, vào Patching để gán hộp I/O với bàn mixer dòng Pro.
• Trong trang Metering, bạn có thể theo dõi tín hiệu âm thanh đang đi vào hộp I/O.
• Để gán các kênh này cho bàn mixer dòng M, trong mục Patching, gán hộp I/O với mô-đun AES50.
• Các tín hiệu này sẽ được truyền trực tiếp đến dòng M, không qua xử lý của dòng Pro.
• Trên bàn mixer dòng M, tại trang Routing, đặt các đầu vào 1–32 thành AES50.
• Trong trang Metering, bạn cũng có thể thấy nguồn tín hiệu tại đây.
• Trong cấu hình này, chỉ bàn mixer dòng Pro có quyền điều khiển gain analog, vì vậy nên thống nhất thiết lập gain ngay từ đầu.
