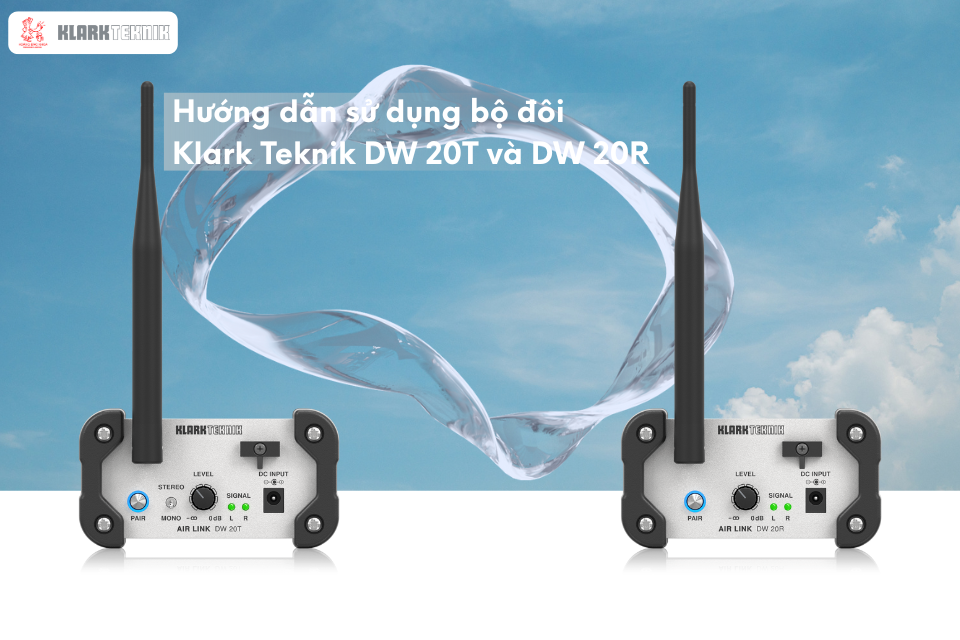

Hướng dẫn sử dụng bộ đôi Klark Teknik DW 20T và DW 20R

20/07/2025 52 4.6/5 trong 2 lượt

Klark Teknik DW 20T và DW 20R là giải pháp truyền tín hiệu âm thanh không dây chuyên nghiệp dành cho các hệ thống âm thanh hiện đại.

Trong đó:

DW 20T (Transmitter) là bộ phát tín hiệu không dây.
DW 20R (Receiver) là bộ thu tín hiệu không dây.

Chúng hoạt động trên băng tần 2.4GHz, cho phép truyền tải tín hiệu âm thanh chất lượng cao, độ trễ thấp, với phạm vi tối đa 30 mét (100ft) trong điều kiện không vật cản.

Ứng dụng thực tế:

Truyền tín hiệu từ Mixer, thiết bị phát nhạc, nhạc cụ… đến hệ thống LOA mà không cần kéo dây dài.
Phù hợp cho nhà hàng, quán cafe, phòng họp, sự kiện nhỏ hoặc các không gian yêu cầu thẩm mỹ gọn gàng.

Ưu điểm nổi bật:

Kết nối không dây ổn định, tín hiệu âm thanh stereo chất lượng cao.
Hỗ trợ cả ngõ vào/ngõ ra XLR balanced và ¼” TS unbalanced.
Thiết kế gọn nhẹ, dễ lắp đặt, tích hợp công tắc Stereo/Mono linh hoạt.

Tổng quan cấu tạo & các cổng kết nối của DW 20T và DW 20R

Mỗi thiết bị đều có các thành phần chính:

Nút PAIR: Dùng để ghép nối không dây giữa DW 20T và DW 20R.
Núm LEVEL: Điều chỉnh âm lượng tín hiệu vào (trên DW 20T) hoặc tín hiệu ra (trên DW 20R).
Đèn LED SIGNAL: Báo trạng thái tín hiệu xanh lá khi tín hiệu ổn định, đỏ khi tín hiệu quá cao (clipping).
Cổng XLR / ¼” TS: Cho phép kết nối balanced hoặc unbalanced, tương thích với hầu hết thiết bị âm thanh.
Công tắc Stereo/Mono: Chuyển đổi giữa chế độ âm thanh Stereo hoặc gộp Mono.
Nguồn DC IN: Kết nối adapter nguồn DC đi kèm.

Hướng dẫn lắp đặt và kết nối cơ bản DW 20T và DW 20R

Để thiết lập kết nối không dây giữa DW 20T (bộ phát) và DW 20R (bộ thu), bạn chỉ cần thực hiện theo các bước sau:

✅ Bước 1: Kết nối DW 20T với thiết bị phát

Xác định thiết bị phát tín hiệu
- Đây có thể là MIXER, đầu phát nhạc, laptop, nhạc cụ điện tử hoặc bộ xử lý tín hiệu.
Chọn loại cổng kết nối phù hợp
- Nếu thiết bị phát có ngõ XLR, bạn nên ưu tiên dùng XLR để đảm bảo tín hiệu cân bằng (ít nhiễu).
- Nếu chỉ có cổng ¼” TS, bạn có thể dùng dây TS thông thường.
Cắm dây tín hiệu vào ngõ INPUT trên DW 20T
- DW 20T có cả XLR và ¼” TS, bạn chọn cổng tương ứng.
Kiểm tra chắc chắn kết nối
- Đảm bảo dây không bị lỏng lẻo, tránh gây nhiễu hoặc mất tín hiệu.

✅ Bước 2: Kết nối DW 20R với thiết bị nhận

Xác định thiết bị nhận tín hiệu
- Có thể là Loa active, mixer khác hoặc amplifier công suất.
Chọn loại cổng kết nối phù hợp
- Nếu thiết bị nhận hỗ trợ XLR, nên dùng dây XLR.
- Nếu chỉ có ngõ ¼” TS, bạn có thể dùng dây TS.
Cắm Dây TÍN Hiệu vào ngõ OUTPUT trên DW 20R
- Giống như DW 20T, DW 20R có cả cổng XLR và ¼” TS, bạn chọn phù hợp.
Kiểm tra kết nối chắc chắn
- Tránh lỏng dây, nhất là khi đặt thiết bị ở nơi dễ rung lắc.

✅ Bước 3: Cấp nguồn điện và kiểm tra đèn báo

Cắm adapter nguồn đi kèm vào cổng DC IN của cả DW 20T và DW 20R.
Kết nối adapter với ổ điện an toàn, có chống nhiễu tốt.
Kiểm tra đèn LED báo nguồn:
- Đèn sáng → thiết bị đã được cấp nguồn.
- Đèn tắt → kiểm tra lại adapter hoặc ổ điện.

✅ Vị trí đặt và khoảng cách tối ưu

Khoảng cách lý tưởng: Giữ DW 20T và DW 20R trong phạm vi dưới 30 mét để tín hiệu ổn định nhất.
Tránh vật cản lớn: Tường bê tông, kim loại hoặc thiết bị điện tử công suất cao có thể làm giảm chất lượng tín hiệu.
Tránh gần thiết bị gây nhiễu sóng: Router Wifi, điện thoại di động, bộ phát Bluetooth mạnh.
Đặt ở vị trí cao, thoáng: Giúp tín hiệu không dây truyền tốt hơn, hạn chế mất sóng.

✅ Kiểm tra sơ bộ trước khi ghép nối

Kiểm tra dây tín hiệu từ thiết bị phát đến DW 20T.
Kiểm tra dây tín hiệu từ DW 20R đến thiết bị nhận.
Đảm bảo cả hai thiết bị đã có nguồn điện và đèn báo sáng ổn định.

Cách ghép nối (Pairing) DW 20T và DW 20R

Ghép nối 1:1 (một transmitter một receiver)

Nhấn giữ nút PAIR trên DW 20T khoảng 4 giây, đèn LED sẽ nhấp nháy nhanh.
Trong vòng 30 giây, nhấn giữ nút PAIR trên DW 20R 4 giây để ghép nối.
Khi đèn LED trên cả hai thiết bị sáng đứng yên → ghép nối thành công.

Ghép nối 1:n (một transmitter nhiều receiver)

Thực hiện quy trình tương tự cho từng DW 20R bổ sung. Một DW 20T có thể phát tín hiệu cho nhiều receiver cùng lúc.

Reset toàn bộ kết nối

Giữ nút PAIR trên DW 20T 10 giây để xóa toàn bộ các receiver đã ghép trước đó.

Điều chỉnh tín hiệu và âm lượng tối ưu cho DW 20T và DW 20R

Sử dụng núm LEVEL để điều chỉnh mức tín hiệu phù hợp.
Quan sát đèn LED SIGNAL:
- Xanh lá: tín hiệu bình thường.
- Đỏ: tín hiệu quá cao, cần giảm LEVEL để tránh clipping.
Stereo / Mono:
- Stereo dùng cho âm thanh hai kênh (nhạc, phim).
- Mono dùng khi truyền cùng một tín hiệu cho nhiều vùng loa.
Tránh nhiễu sóng: Đặt thiết bị xa router Wi-Fi, điện thoại di động hoặc các thiết bị phát sóng khác. Hãy đảm bảo thiết bị phát và nhận đặt đối diện nhau trên một độ cao bằng nhau, hạn chế các vật che chắn.

Khắc phục sự cố thường gặp

Không kết nối được? → Kiểm tra khoảng cách, thử reset pairing rồi ghép lại.
Âm thanh bị nhiễu hoặc mất tín hiệu? → Điều chỉnh vị trí, tránh vật cản hoặc nguồn gây nhiễu.
Đèn LED báo đỏ (clipping)? → Giảm LEVEL input để tránh méo tiếng.
Bảo trì: Vệ sinh thiết bị bằng khăn khô, tránh ẩm ướt và nhiệt độ cao.

Tích hợp thực tế trong hệ thống âm thanh

Nhà hàng, quán cafe: Phát nhạc nền mà không cần đi dây phức tạp.
Phòng họp, hội thảo: Kết nối tín hiệu từ laptop/mixer đến loa hội trường.
Sự kiện nhỏ: Dễ dàng phát tín hiệu từ sân khấu ra loa ở các khu vực khác.
Multi-zone (đa vùng): Một DW 20T có thể gửi tín hiệu đến nhiều DW 20R ở các khu vực khác nhau.

Kết luận

DW 20T và DW 20R mang lại giải pháp truyền âm thanh không dây chất lượng cao, ổn định và linh hoạt. Với thiết kế nhỏ gọn, dễ lắp đặt và khả năng ghép nối nhiều receiver cùng lúc, sản phẩm này phù hợp cho cả ứng dụng thương mại và chuyên nghiệp.
