Thông số kỹ thuật và kiến trúc
Trung tâm điều khiển phải được thiết kế cho các ứng dụng trộn âm thanh kỹ thuật số và được tối ưu hóa để sử dụng trong biểu diễn trực tiếp. Nó sẽ có 168 kênh đầu vào đồng thời và 99 bus hỗn hợp đầu ra được căn chỉnh theo thời gian và theo pha và hoạt động ở tốc độ lấy mẫu 96 kHz.
Trung tâm điều khiển phải bao gồm mạng âm thanh kỹ thuật số dựa trên khung Gigabit và 100 Mbit / s Ethernet với tổng khả năng đếm kênh mạng là 288 đầu vào và 294 đầu ra ở tốc độ lấy mẫu 96 kHz. Một bộ định tuyến mạng âm thanh kỹ thuật số dựa trên khung Gigabit Ethernet sẽ được bao gồm với 192 kênh hai chiều hoạt động trên cáp quang lên đến 500 m và cáp CAT5 / 5E lên đến 100 m, đồng thời cung cấp kết nối rắn kỹ thuật số dự phòng kép với tín hiệu kỹ thuật số của hệ thống âm thanh đi kèm động cơ xử lý.
Mạng âm thanh kỹ thuật số Gigabit sẽ hoạt động trên cơ sở ghép kênh phân chia theo thời gian và phải cung cấp phân phối xung nhịp thấp được căn chỉnh theo pha chính xác bằng cách sử dụng các điểm đánh dấu thời gian nhúng trong các luồng dữ liệu để cho phép truyền qua cáp đồng Cat5 / 5E với khoảng cách 100 m theo chỉ định của tiêu chuẩn Ethernet IEEE 802.3 hoặc lên đến khoảng cách 500 m bằng cách sử dụng cáp quang đa chế độ 50/125 μm. Nó sẽ cung cấp hai mức phát hiện lỗi kiểm tra dự phòng theo chu kỳ (CRC) - một tổng kiểm tra được gửi với khung Ethernet liên quan và một tổng kiểm tra bổ sung cho dữ liệu âm thanh. Kênh dữ liệu phụ 200 Mbit / s chuyên dụng phải được cung cấp cho dữ liệu điều khiển.
Mạng âm thanh kỹ thuật số Gigabit phải có độ trễ liên kết riêng lẻ là 62,5 μs ở tốc độ lấy mẫu 96 kHz và hỗ trợ hoạt động dự phòng kép.
Mạng âm thanh kỹ thuật số dựa trên khung Ethernet 100 Megabit sẽ cung cấp khả năng dự phòng cáp N + 1 và tuân thủ tiêu chuẩn AES50-2011 của Hiệp hội Kỹ thuật Âm thanh.

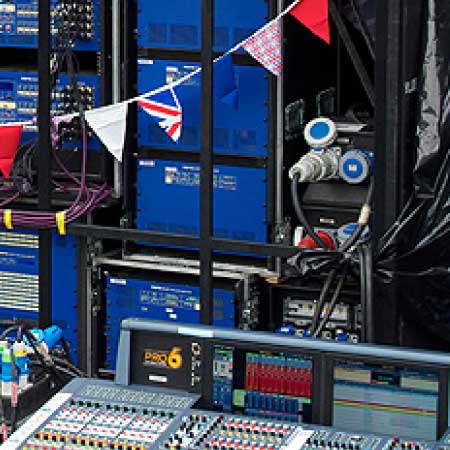

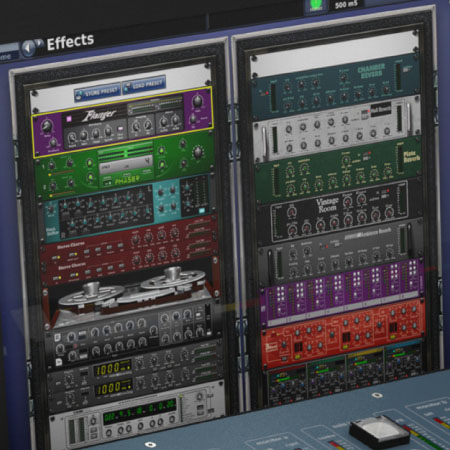

Cùng với bộ xử lý tín hiệu kỹ thuật số động cơ của hệ thống âm thanh được liên kết, trung tâm điều khiển sẽ cung cấp tới 36 mô phỏng âm thanh kỹ thuật số có thể gán được của bộ cân bằng đồ họa phản ứng Q tỷ lệ một phần ba quãng tám tiêu chuẩn công nghiệp và tối đa 24 hiệu ứng âm thanh kỹ thuật số đa kênh đồng thời. Sẽ có quản lý độ trễ tự động của tất cả các định tuyến nội bộ, chèn tín hiệu tương tự bên ngoài và độ trễ xử lý tín hiệu kỹ thuật số. Hệ thống quản lý độ trễ này sẽ đồng bộ hóa các mẫu âm thanh khi tổng hợp để trộn các bus để đảm bảo căn chỉnh pha của các tín hiệu tổng hợp.
Trung tâm điều khiển phải cung cấp một hệ thống điều hướng người dùng bao gồm 10 nhóm hiệp hội điều khiển biến (VCA) và 8 nhóm dân số (POP). Nó cũng sẽ cung cấp các phương pháp điều hướng người dùng bổ sung bao gồm chế độ thay đổi hoạt động của bộ chỉnh âm đầu vào để trở thành mức gửi tới bus hoặc đầu ra đã chọn, ánh xạ chế độ của các điều khiển có thể gán cho bộ xử lý hiệu ứng bên trong, chế độ trình bày bộ chỉnh âm của một bộ cân bằng đồ họa bên trong trên bộ chỉnh âm phần VCA và một chế độ để trình bày bộ chỉnh âm cho đầu ra bus đã chọn trên bộ chỉnh âm phần VCA.

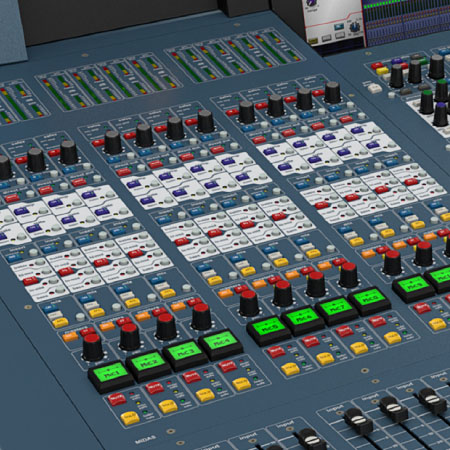

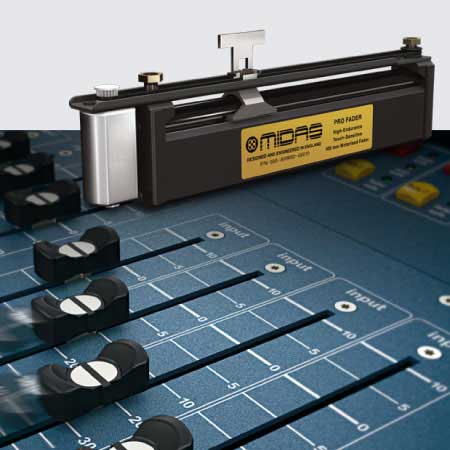

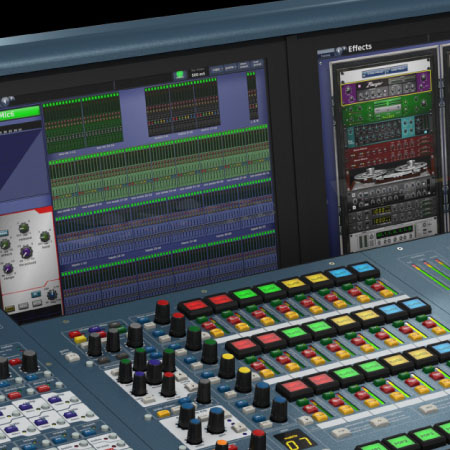

Trung tâm điều khiển phải có 29 cần gạt 100 mm có động cơ với tuổi thọ danh định lên đến một triệu chu kỳ và hai màn hình hiển thị màu đầy đủ 15 "có thể xem được trong ánh sáng ban ngày. đồ tạo tác.
Trung tâm điều khiển sẽ có cung cấp cho điều khiển không dây tùy chọn sử dụng Apple iPad, với một ứng dụng phần mềm đặt trước có sẵn dưới dạng tải xuống miễn phí từ Apple App Store.
Trung tâm điều khiển phải bao gồm các máy tính điều khiển dự phòng kép, và ba nguồn cung cấp điện chế độ chuyển mạch đa năng tự động điều chỉnh với N + 1 dự phòng để sử dụng trên toàn thế giới. Các mô-đun nguồn điện phải có thể tháo rời bên ngoài và có thể hoán đổi cho nhau với các mô-đun trong bộ xử lý tín hiệu kỹ thuật số động cơ của hệ thống âm thanh được liên kết.
Trung tâm điều khiển phải có kích thước rộng 1365 mm x sâu 940 mm x cao 434 mm (53,7 "x 37,0" x 17,1 "), với trọng lượng danh nghĩa 120 kg (264 lbs). Trung tâm điều khiển phải được lắp đặt trên một mặt phẳng nằm ngang có khả năng nâng đỡ trọng lượng của nó một cách an toàn. Các kết nối đầu vào, đầu ra và nguồn phải được thực hiện ở bảng điều khiển phía sau của trung tâm điều khiển. Người lắp đặt phải có đủ không gian ở phía sau để kết nối và ngắt kết nối đầu vào, đầu ra và nguồn. Các yêu cầu về nguồn điện phải 100 đến 240 VAC, 50 đến 60 Hz.
Trung tâm điều khiển sẽ được cung cấp trong một gói du lịch bao gồm một trường hợp đường được xây dựng từ ván ép cấp biển với nhôm định hình, với sự hỗ trợ bên trong được cung cấp bởi các chốt chịu lực kép và bọt mật độ tổng hợp bảo vệ. Vỏ đường phải có kích thước rộng 1516 mm x sâu 616 mm x cao 1395 mm (59,7 "x 24,3" x 54,9 ") bao gồm bánh xe và tổng trọng lượng của trung tâm điều khiển trong trường hợp đường là 244,0 kg (536,8 lbs).
Trung tâm điều khiển phải là Midas PRO X-CC-TP và không có sự thay thế nào khác được chấp nhận.
