DN9680 Digital Converters Klark Teknik

Đặc điểm nổi bật

• Kết hợp tối đa 8 kết nối AES50 vào một cáp quang hoặc cáp CAT5
• Mở rộng kết nối AES50 lên đến 1.000 m với cáp quang hoặc 100 m với cáp CAT5
• Dung lượng kênh cao: 192 kênh hai chiều @ 96 kHz
• Đồng hồ chữ số nội bộ “AES Grade 1” có bù nhiệt độ (1 ppm)
• Đầu nối Neutrik etherCON* dùng cho cổng AES50 và kết nối cáp đồng
• Đầu nối Neutrik opticalCON DUO* dùng cho kết nối cáp quang snake
• Máy chủ web tích hợp cho phép cấu hình trực tiếp qua trình duyệt qua cổng Ethernet
• Vỏ 1U rackmount chắc chắn, phù hợp với môi trường di chuyển
• Nguồn điện tự động nhận diện điện áp, chuẩn quốc tế

DN9680

DN9680 cung cấp giải pháp số lượng kênh cao để vượt qua giới hạn 100 m mà cáp Ethernet và CAT5 áp đặt lên mạng AES50. Một cặp DN9680 có thể kết nối tối đa 8 đường AES50 (192 kênh hai chiều) mở rộng lên đến 1.000 m qua cáp quang single-mode hoặc 100 m qua cáp đồng CAT5, giúp đơn giản hóa việc kết nối khoảng cách dài nhờ sử dụng một cáp snake hai chiều duy nhất.

DN9680 hoạt động như bộ ghép và tách sóng hai chiều, kết hợp 8 luồng AES50 đầu vào thành kết nối snake đầu ra, đồng thời tách các luồng AES50 từ kết nối snake đầu vào và phân phối đến các cổng AES50 tương ứng. Hệ thống snake gồm hai DN9680 sẽ định tuyến luồng AES50 đến các luồng đầu ra theo cơ chế một-một, khiến việc sử dụng snake trở nên minh bạch, chỉ gây độ trễ cực nhỏ 250 microgiây.

Theo chuẩn, DN9680 tương thích với cáp quang single-mode. Với tùy chọn, bộ nâng cấp DN9680-MM cho phép chuyển đổi sử dụng cáp quang multimode với khoảng cách lên đến 500 m.

Mạng âm thanh số

Công nghệ mạng âm thanh số SuperMAC (tuân thủ AES50) từ Klark Teknik cung cấp đồng thời số lượng kênh cao, độ trễ cực thấp và xác định, phân phối đồng hồ mạng đồng bộ mẫu và cùng pha, phát hiện và sửa lỗi, dự phòng mạng, đồng thời dễ triển khai và sử dụng – đáp ứng yêu cầu khắt khe của tour diễn trực tiếp.

DN9680 tương thích với tất cả các bàn trộn kỹ thuật số Midas PRO Series, XL8, các bộ xử lý âm thanh kỹ thuật số và các thiết bị I/O, cũng như mọi thiết bị AES50 hỗ trợ 96 kHz khác.

Đồng bộ linh hoạt

DN9680 trang bị bộ dao động tinh thể điều khiển nhiệt độ “AES Grade 1” với độ ổn định 1 ppm làm nguồn đồng hồ nội bộ. Nguồn đồng hồ chính xác này có thể sử dụng làm tham chiếu cho hệ thống âm thanh số, cung cấp hình ảnh âm thanh rõ ràng, không jitter và các lỗi liên quan đến đồng hồ số.

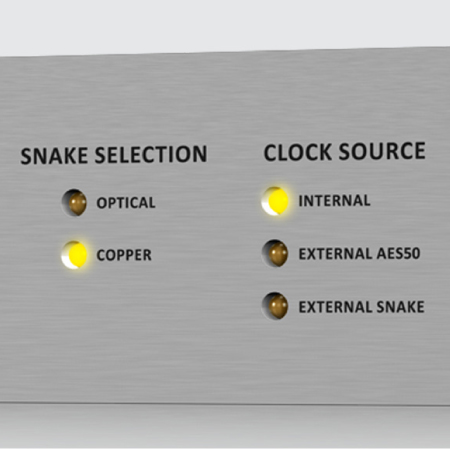

DN9680 có thể đồng bộ với đồng hồ nội bộ, hoặc tín hiệu AES50 hay snake ngoài. Khi sử dụng hai DN9680 trong hệ thống lớn, thiết bị phát chính sẽ đồng bộ với đồng hồ AES50 đầu vào, trong khi thiết bị nhận đồng bộ với đồng hồ snake. Trong một số cấu hình khác, thiết bị phát có thể dùng đồng hồ nội bộ 1 ppm làm nguồn đồng hồ chính.

Hỗ trợ hai loại Snake

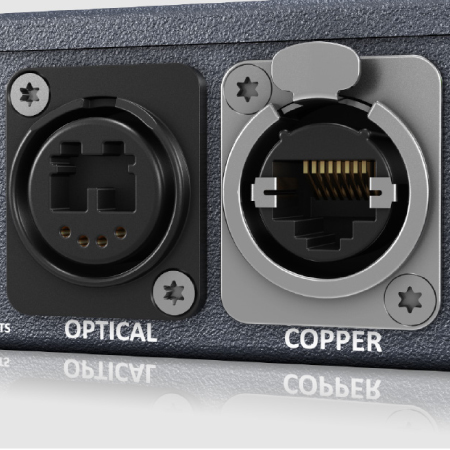

DN9680 hỗ trợ cả snake quang và snake đồng thông qua liên kết âm thanh số Gigabit Ethernet điểm-điểm. Đầu nối Neutrik opticalCON DUO kép dùng cho kết nối snake quang, cho phép liên kết quang hai chiều trên một cáp dual fibre single-mode. Bộ nâng cấp DN9680-MM cho phép chuyển đổi sang cáp dual fibre multimode.

Máy chủ Web tích hợp

DN9680 có máy chủ web tích hợp cho phép cấu hình độc lập nền tảng bằng trình duyệt. Người dùng có thể chọn nguồn đồng hồ và loại snake (cáp đồng hoặc quang) mà không cần phần mềm điều khiển riêng hay hỗ trợ nhiều hệ điều hành.

Hiển thị mặt trước

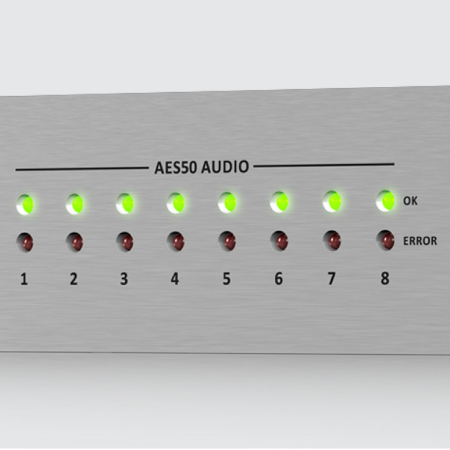

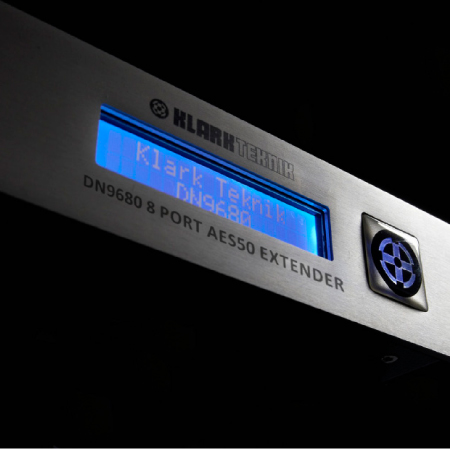

DN9680 có đèn LED báo trạng thái AES50, đồng bộ mạng, hoạt động cổng Ethernet và tùy chọn đồng hồ, snake, cho phép quan sát tình trạng “ngay lập tức” từ xa. Màn hình LCD alphanumeric cho phép đặt tên thiết bị, quan trọng khi nhiều DN9680 cùng sử dụng trong hệ thống lớn.

Thiết kế di chuyển chuyên nghiệp

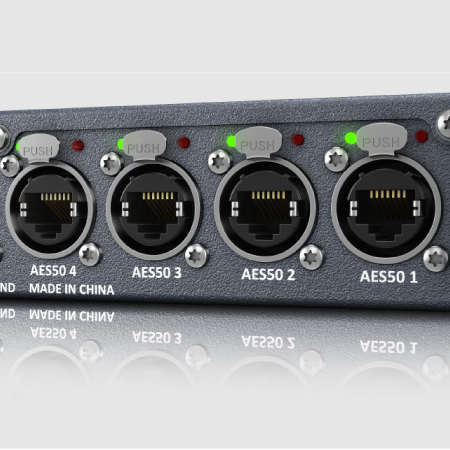

Vỏ thép 1U rackmount chắc chắn, DN9680 được thiết kế chịu được môi trường tour diễn trực tiếp. Đầu nối Neutrik etherCON* và opticalCON DUO* đảm bảo kết nối mạng đáng tin cậy, đêm này qua đêm khác.

Nguồn điện tự động nhận diện điện áp

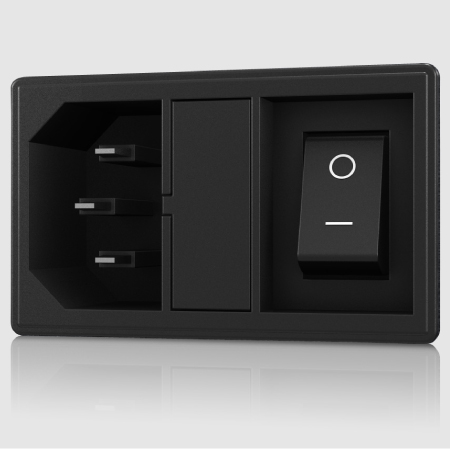

DN9680 trang bị nguồn điện tự động nhận diện điện áp, sử dụng được trên toàn thế giới.

Thông số kỹ thuật

Cổng AES50

Cổng điều khiển Ethernet

Cổng Snake đồng

Cổng Snake quang

Đồng hồ nội bộ

Nguồn đồng hồ

Đầu kết nối khác

Yêu cầu nguồn điện

Kích thước

Trọng lượng

Tùy chọn
