DN9620 Digital Converters Klarkteknik

DN9620

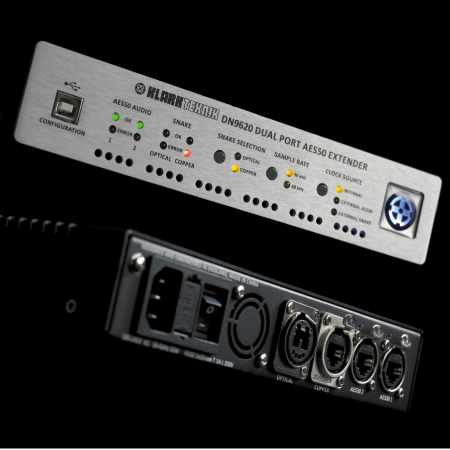

DN9620 cung cấp giải pháp đếm kênh cao đối với giới hạn 100 mét mà cáp Ethernet và CAT5 áp dụng đối với kích thước vật lý của mạng AES50. Một cặp thiết bị DN9620 cho phép mở rộng tối đa hai kết nối AES50 (48 hoặc 96 kênh hai chiều ở tốc độ lấy mẫu 96 kHz hoặc 48 kHz) lên đến 500 mét qua sợi quang đa mode hoặc 100 mét qua cáp đồng CAT5, giúp đơn giản hóa độ dài vận chuyển kết nối cáp do sử dụng cáp rắn hai chiều.

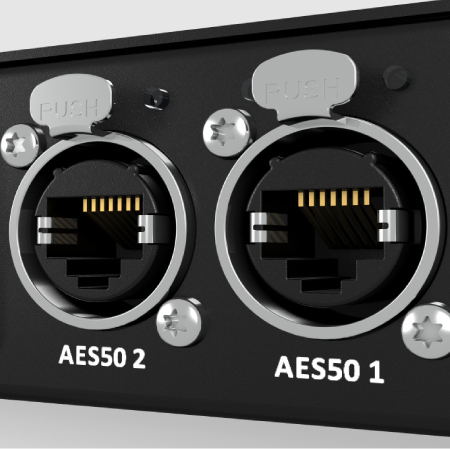

DN9620 hoạt động như một bộ ghép kênh và phân kênh hai chiều, đồng thời kết hợp hai luồng AES50 đến thành kết nối rắn đi, đồng thời cũng lấy kết nối rắn đến và tách hai luồng AES50 và định tuyến chúng đến các cổng AES50 tương ứng. Một hệ thống rắn bao gồm một cặp DN9620 định tuyến các luồng AES50 đến với các luồng đi trên cơ sở cổng một đối một, để con rắn trong suốt khi sử dụng, chỉ phải chịu một độ trễ lan truyền nhỏ là 270 micro giây.

DN9620 được cung cấp theo cặp và giá đỡ bộ chuyển đổi rackmount 19 "cũng được bao gồm.

Mạng âm thanh kỹ thuật số

Công nghệ mạng âm thanh kỹ thuật số SuperMAC (AES50-Compliant) từ Klark Teknik đồng thời cung cấp số lượng kênh cao, độ trễ xác định và cực thấp, phân phối xung nhịp mạng đồng bộ theo mẫu và căn chỉnh theo pha, phát hiện và sửa lỗi, dự phòng mạng cũng như dễ dàng triển khai và sử dụng - để đáp ứng các yêu cầu khắt khe của việc lưu diễn buổi hòa nhạc trực tiếp.

DN9620 tương thích với tất cả các bảng điều khiển kỹ thuật số Midas , công cụ hệ thống âm thanh và thiết bị I / O kỹ thuật số, cũng như với bất kỳ thiết bị được trang bị AES50 nào khác.

Đồng bộ hóa linh hoạt

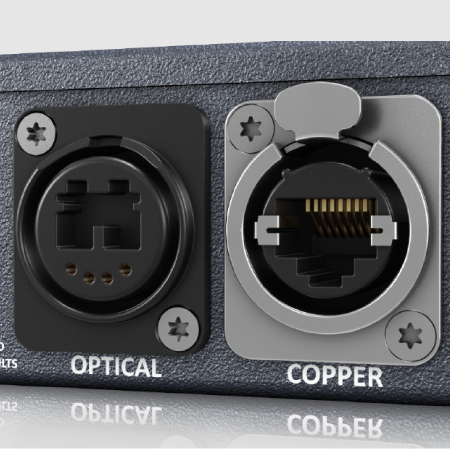

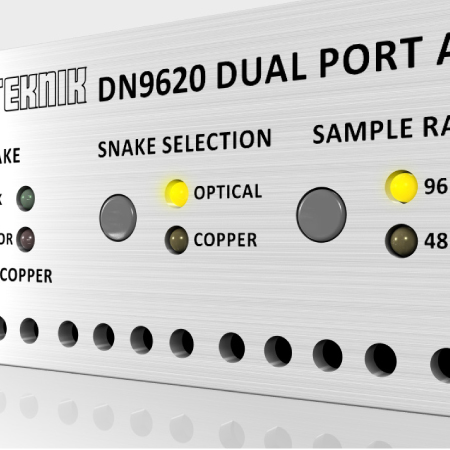

DN9620 có thể được đồng bộ hóa với nguồn đồng hồ bên trong, hoặc tín hiệu đồng hồ rắn bên ngoài hoặc AES50 bên ngoài đến bằng cách sử dụng công tắc lựa chọn bảng điều khiển phía trước. Thường thì khi hai đơn vị DN9620 được sử dụng cùng nhau trong một hệ thống lớn hơn, bộ phát danh nghĩa của cặp sẽ được đồng bộ hóa với đồng hồ AES50 bên ngoài đến, trong khi bộ thu danh định sẽ được đồng bộ hóa với đồng hồ rắn đến. Việc lựa chọn tốc độ mẫu 48 kHz hoặc 96 kHz và hoạt động rắn bằng đồng hoặc sợi quang cũng có thể được thực hiện rất đơn giản thông qua các công tắc lựa chọn bảng điều khiển phía trước.

DN9620 có đèn LED chỉ báo trạng thái cho AES50 và đồng bộ hóa mạng, đồng thời nguồn đồng hồ, tốc độ lấy mẫu và tùy chọn rắn trên bảng điều khiển phía trước để hiển thị trạng thái 'trong nháy mắt', ngay cả ở khoảng cách và góc nhìn rộng.
