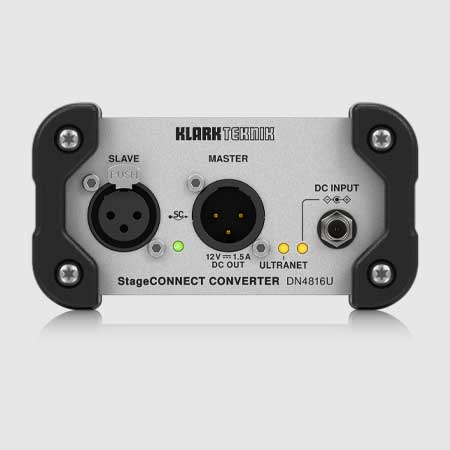

DN4816U Digital Converters Klark Teknik

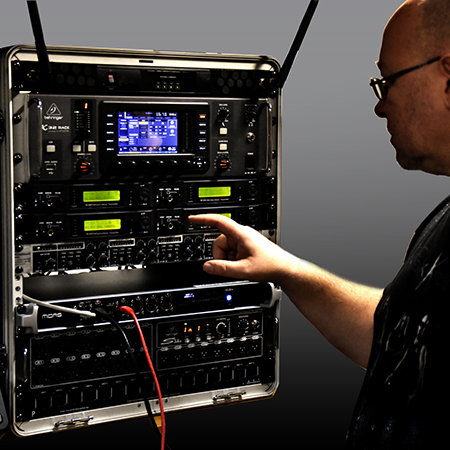

Giao diện xếp tầng để đáp ứng yêu cầu của bạn

Bất kể bạn muốn sử dụng StageConnect để kết nối các hiệu ứng bên ngoài, không dây hoặc Hệ thống phát lại, các thiết bị Dòng Klark Teknik và Midas DN48XX có thể dễ dàng được liên kết để đáp ứng các yêu cầu của cấu hình I / O của bạn. Với tổng băng thông 32 kênh, tất cả các kết hợp từ 32 đầu vào, thông qua 16 đầu vào và đầu ra song song với 32 đầu ra có thể đạt được bằng cách sử dụng các kết hợp khác nhau của giao diện DN48XX được kết nối với cáp XLR đơn giản. Để thích ứng với các yêu cầu khác nhau, DN4816U cung cấp một nút để định cấu hình USB I / O.

Nguồn qua DC hoặc StageConnect

Các thiết bị DN48XX Series có thể được cấp nguồn qua DC hoặc qua StageConnect. Theo thiết kế, mỗi SC Master cung cấp công suất 18W có thể được sử dụng bởi các thiết bị trong dây chuyền. Tùy thuộc vào mức tiêu thụ điện năng tương ứng, nhiều thiết bị trong chuỗi có thể được cấp nguồn ảo bởi một thiết bị Master duy nhất. Cần lưu ý rằng thiết bị SC trong chuỗi được cung cấp nguồn DC cũng có thể cung cấp cho các thiết bị khác được kết nối với Cổng chính của nó. Để kiểm tra thiết lập tương ứng của bạn về mức tiêu thụ điện năng, hãy sử dụng Máy tính StageConnect. Công cụ này kiểm tra một chuỗi được cấu hình ảo để tìm độ dài cáp DMX, nguồn điện, định tuyến âm thanh và các thông số khác.

Cấu hình xe buýt tự động

Có hai cách để định cấu hình Chuỗi SC. Bạn có thể định cấu hình chuỗi theo cách thủ công bằng các thiết bị như WING hoặc để Cấu hình xe buýt tự động thực hiện công việc của nó. Quá trình này điều chỉnh cấu hình đầu vào và đầu ra của Bus SC tùy thuộc vào các thiết bị được kết nối. Chỉ cần kết nối các thiết bị và thiết bị Chính của chuỗi sẽ tự động thay đổi định tuyến. Để kiểm tra và lập kế hoạch thiết lập, phần mềm SSC Tool có sẵn, cung cấp thông tin về định tuyến và chiều dài cáp DMX, quản lý nguồn và các thông số khác.

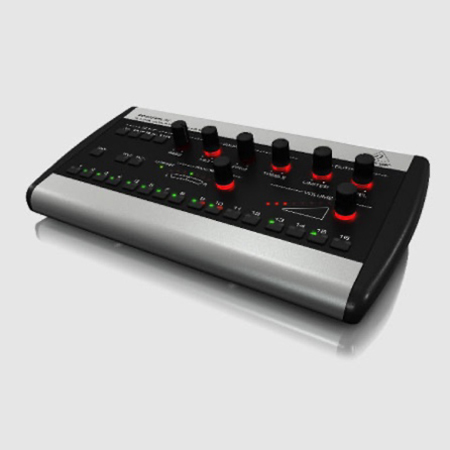

ULTRANET - Tích hợp liền mạch

Công nghệ Ultranet nổi tiếng truyền tải tới 16 kênh âm thanh kỹ thuật số 24-bit độc lập qua một cáp CAT5 duy nhất giữa các thiết bị kỹ thuật số tương thích. Các thiết bị DN48XX Series phục vụ kết nối Ultranet để dịch giữa StageConnect và Ultranet. Bằng cách này, hơn 1 triệu Ultranet-Sản phẩm trên thị trường như hệ thống giám sát P16, Bộ trộn AIR và Loa Turbosound có thể được tích hợp trong hệ sinh thái mới.

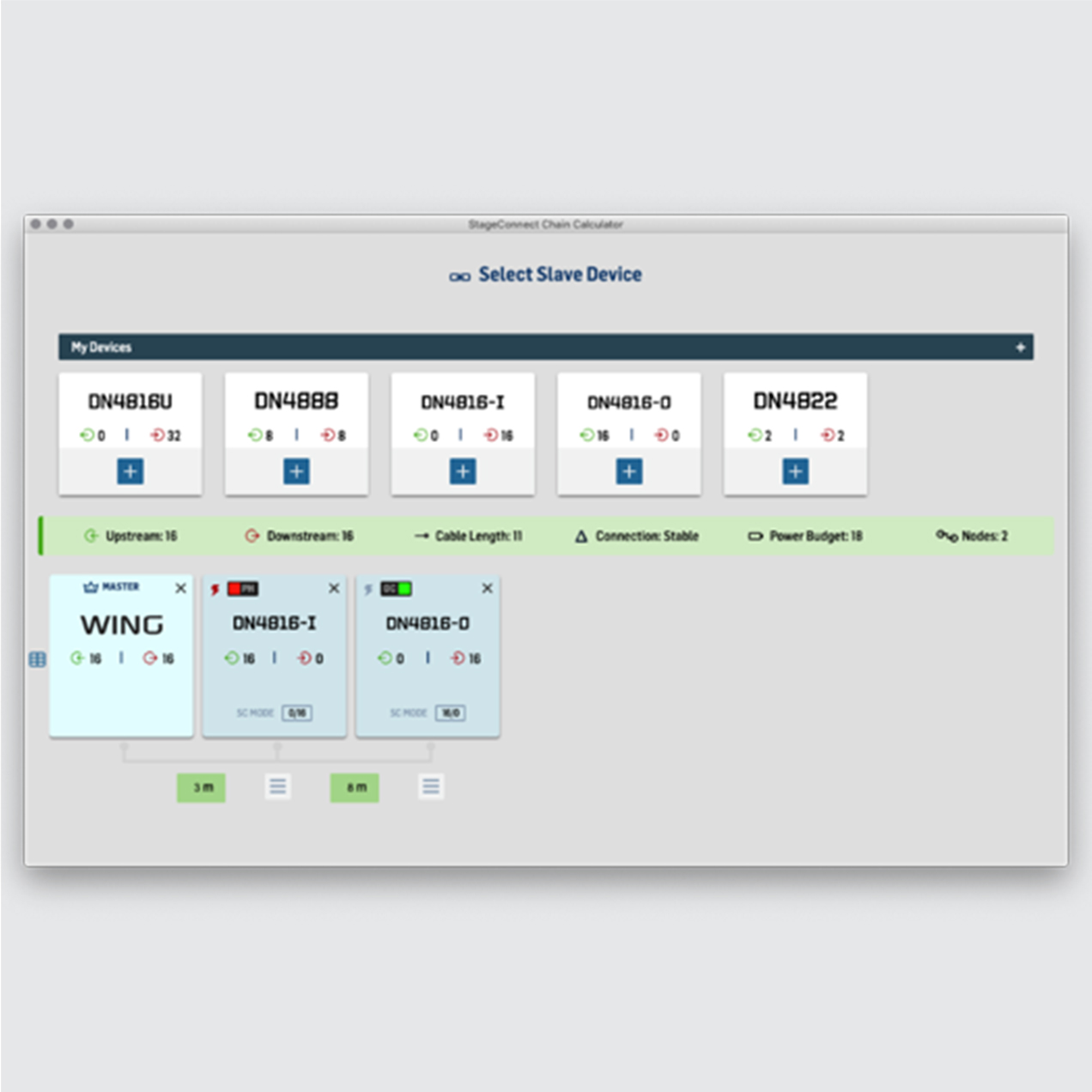

Máy tính StageConnect

Máy tính StageConnect (Công cụ SCC) là một công cụ có thể được sử dụng để kiểm tra và lập kế hoạch thiết lập. Bạn có thể tạo một SC-Chain ảo để nghiên cứu định tuyến ngược và xuôi. Máy tính cũng chỉ ra các thông số về độ dài cáp DMX tối đa, ngân sách nguồn và độ ổn định tổng thể của kết nối của bạn.

Bạn hầu như có thể thay đổi cấu hình của các thiết bị riêng lẻ, thay đổi thứ tự của chúng và thêm hoặc xóa các thiết bị khỏi chuỗi một cách trực quan. Điều này cho phép bạn khám phá các khả năng của tín hiệu định tuyến thông qua hệ sinh thái mới.

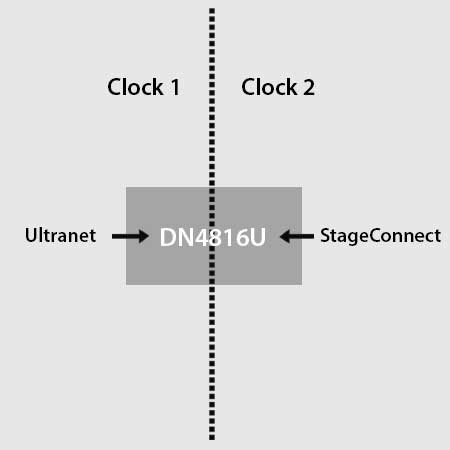

Chuyển đổi tỷ lệ mẫu tích hợp

DN4816U cung cấp chuyển đổi tốc độ mẫu để tách đầu vào Ultranet khỏi StageConnect và USB. Điều này cho phép bạn kết nối các nguồn Ultranet với bảng điều khiển WING của mình trong khi giữ cho cả hai nguồn đồng hồ độc lập. Điều này đặc biệt hữu ích khi kéo tín hiệu qua Ultranet từ hệ thống IEM trên sân khấu trong khi vẫn giữ một đồng hồ độc lập cho FOH.

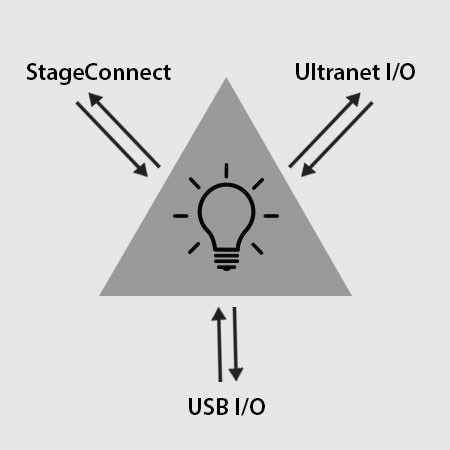

Định tuyến tự động điều chỉnh

DN4816U được thiết kế để tự động điều chỉnh định tuyến tùy thuộc vào các thiết bị ngoại vi được kết nối. Để làm như vậy, thiết bị sẽ giám sát tất cả các kết nối vật lý và điều chỉnh định tuyến của nó tùy thuộc vào các thiết bị được phát hiện. Điều này cho phép tích hợp hoàn hảo cung cấp cấu hình I / O hoàn hảo trong vòng vài giây. Bên cạnh thao tác rất trực quan, điều này còn giúp tiết kiệm rất nhiều thời gian khi thiết lập cho các ứng dụng khác nhau. Bạn có thể tìm thấy danh sách tất cả các tùy chọn định tuyến liên quan đến các kết nối khác nhau trong Hướng dẫn Bắt đầu Nhanh.
